R&S®RTP示波器外形紧凑，具备先进的技术理念。它内部集成定制化的前端ASIC和实时处理硬件，能够以够快的速度执行高达16 GHz的准确测量。 R&S®RTP高性能示波器将一流的信号完整性与出色的波形捕获率和分析功能相结合。罗德与施瓦茨精心设计的前端组件使示波器平台从4 GHz扩展至16 GHz。专用波形捕获与处理的ASIC芯片使其具有750 000波形/秒的捕获与处理速率。高精度的数字触发系统能够捕获微弱的信号异常，并能够以16 Gbps数据率对嵌入式时钟信号进行基于硬件的时钟数据恢复（CDR）。
R&S®RTP示波器外形紧凑，具备先进的技术理念。它内部集成定制化的前端ASIC和实时处理硬件，能够以很快的速度执行高达16 GHz的准确测量。
R&S®RTP高性能示波器将一流的信号完整性与出色的波形捕获率和分析功能相结合。罗德与施瓦茨精心设计的前端组件使示波器平台从4 GHz扩展至16 GHz。专用波形捕获与处理的ASIC芯片使其具有750 000波形/秒的捕获与处理速率。高精度的数字触发系统能够捕获微弱的信号异常，并能够以16 Gbps数据率对嵌入式时钟信号进行基于硬件的时钟数据恢复（CDR）。
R&S®RTP是能够在维持高捕获率的同时实时补偿信号接入损伤的示波器。用户可以根据S参数来配置基于硬件的补偿滤波器。直接在补偿滤波器后采用的实时数学模块甚至可以针对去嵌差模信号和共模信号进行触发。

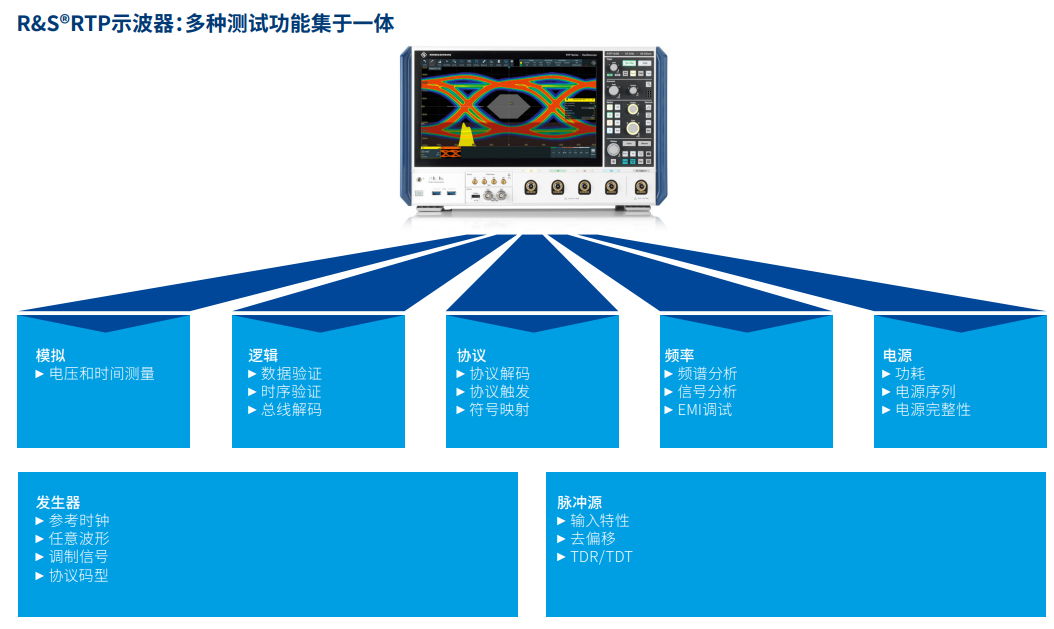

R&S®RTP示波器集成多种仪器功能，可在同一台仪器上进行时间相关性调试。R&S®RTP还集成了MSO功能、任意波形发生器、16 GHz差分脉冲源以及多路18位高精度电压和电流通道，是一款功能强大的调试工具。R&S®RTP示波器将所有功能集成于紧凑的仪器内部，其工作噪音低，适用于所有实验室应用环境。
实时信号完整性
多种仪器功能
结构紧凑，轻松配置
丰富的探头组合
带宽
R&S®RTP164：16 GHz（双通道） / 8 GHz（四通道）
R&S®RTP134：13 GHz（双通道） / 8 GHz（四通道）
R&S®RTP084：8 GHz（四通道）
R&S®RTP064：6 GHz（四通道）
R&S®RTP044：4 GHz（四通道）
采样率
40 Gsample/s（双通道），每通道20 Gsample/s
存储深度
每通道50 Msample
最高2 Gsample
波形捕获率
750 000波形/秒
带 16 路数字通道的混合信号分析选件（MSO)
400 MHz带宽
5 Gsample/s采样率
200 Msample存储深度
| 第 1 步：选择所需带宽和通道 | |
| 4 路通道 | |
| 4 GHz | R&S®RTP044 |
| 6 GHz | R&S®RTP064 |
| 8 GHz | R&S®RTP084 |
| 13 GHz | R&S®RTP134 |
| 16 GHz | R&S®RTP164 |
| 第 2 步：选择其他测试功能 | |
| 16 路数字通道 | R&S®RTP-B1 |
| 任意波形发生器 | R&S®RTP-B6 |
| 16 GHz 差分脉冲源 | R&S®RTP-B7 |
| 多通道功率探头 （4 + 4 电压/电流通道） | R&S®RTP-ZVC04 |
| 第 3 步：选择软件选件 | |||
| 技术 | 触发和解码 | 一致性 | 测试夹具组件 |
| 触发和解码包 | R&S®RTP-TDBNDL （包括 R&S®RTP-K1/-K2/-K3/-K6/-K7/-K8/-K9/-K50/-K52/-K55/-K65） | ||
| 嵌入式 | |||
| I²C/SPI | R&S®RTP-K1 | ||
| UART/RS-232/422/485 | R&S®RTP-K2 | ||
| 10/100 Mbit 以太网 | R&S®RTP-K8 | R&S®RTP-K22 | R&S®RT-ZF2 |
| 1 Gbit 以太网 | R&S®RTP-K22 | R&S®RT-ZF2，R&S®RT-ZF2C | |
| 2.5G/5GBASE-T以太网 | R&S®RTP-K25 | R&S®RT-ZF2 | |
| 10 Gbit 以太网 | R&S®RTP-K23 | R&S®RT-ZF2 | |
| 10M/100M/1GBASE-T 节能以太网 | R&S®RTP-K86 | R&S®RT-ZF4，R&S®RT-ZF5 | |
| 8b10b | R&S®RTP-K52 | ||
| MDIO | R&S®RTP-K55 | ||
| USB 1.0/1.1/2.0/HSIC | R&S®RTP-K60 | R&S®RTP-K21 | R&S®RT-ZF1 |
| USB-PD | R&S®RTP-K63 | ||
| USB-SSIC | R&S®RTP-K64 | ||
| USB 3.1 Gen 1 | R&S®RTP-K61 | R&S®RTP-K101 | |
| USB 3.1 Gen 2 | R&S®RTP-K62 | R&S®RTP-K101 | |
| PCI Express Gen 1/2 | R&S®RTP-K72 | R&S®RTP-K81 | |
| PCI Express Gen 3 | R&S®RTP-K83 | ||
| DDR3 | R&S®RTP-K91 | ||
| DDR4 | R&S®RTP-K93 | ||
| 汽车电子 | |||
| CAN/LIN | R&S®RTP-K3 | ||
| CAN-FD | R&S®RTP-K9 | ||
| 10BASE-T1S 以太网 | R&S®RTP-K89 | R&S®RT-ZF7A，R&S®RT-ZF8 | |
| 10BASE-T1L 以太网 | R&S®RTP-K89 | R&S®RT-ZF7A，R&S®RT-ZF8 | |
| 100BASE-T1/BroadR-Reach® 以太网 | R&S®RTP-K57 | R&S®RTP-K24 | R&S®RT-ZF3，R&S®RT-ZF7， R&S®RT-ZF7A，R&S®RT-ZF8 |
| 1000BASE-T1 以太网 | R&S®RTP-K58 | R&S®RTP-K87 | R&S®RT-ZF6， R&S®RT-ZF7A，R&S®RT-ZF8 |
| 航空航天 | |||
| MIL-STD-1553 | R&S®RTP-K6 | ||
| ARINC 429 | R&S®RTP-K7 | ||
| SpaceWire | R&S®RTP-K65 | ||
| 移动通信 | |||
| MIPI RFFE | R&S®RTP-K40 | ||
| MIPI D-PHY | R&S®RTP-K42 | R&S®RTP-K26 | |
| MIPI M-PHY | R&S®RTP-K44 | ||
| 可配置 | |||
| 曼彻斯特编码，不归零编码 | R&S®RTP-K50 | ||
| 总线分析 | R&S®RTP-K35 | ||
| 第 3 步：选择软件选件 | |
| 分析 | |
| 信号完整性包 | R&S®RTP-SIBNDL（包括 R&S®RTP-K12/-K19/-K121/-K122/-K141） |
| 去嵌 | R&S®RTP-K121 |
| 去嵌，实时扩展 | R&S®RTP-K122 |
| 高速串行码型触发 (8 Gbps CDR) | R&S®RTP-K140 |
| 高速串行码型触发 (16 Gbps CDR) | R&S®RTP-K141 |
| 抖动分析 | R&S®RTP-K12 |
| 抖动分解 | R&S®RTP-K133 |
| 抖动和噪声分解 | R&S®RTP-K134 |
| 瀑布图 | R&S®RTP-K37 |
| TDR/TDT 分析 | R&S®RTP-K130 |
| 区域触发 | R&S®RTP-K19 |
| 射频信号分析 | |
| I/Q 软件接口 | R&S®RTP-K11 |
| 矢量信号分析软件 | R&S®VSE |
| 许可加密狗 | R&S®FSPC |
| 脉冲测量 | R&S®VSE-K6 |
| 多通道脉冲分析 | R&S®VSE-K6a |
| 针对调幅/调频/调相调制单载波的调制分析 | R&S®VSE-K7 |
| GSM/EDGE/EDGE Evolution 信号分析 | R&S®VSE-K10 |
| 瞬态分析 | R&S®VSE-K60 |
| 数字调制信号分析 | R&S®VSE-K70 |
| 3GPP WCDMA 上行链路和下行链路信号分析 | R&S®VSE-K72 |
| WLAN 信号分析 | R&S®VSE-K91 |
| OFDM 矢量信号分析软件 | R&S®VSE-K96 |
| LTE 和 LTE Advanced 信号分析 | R&S®VSE-K100/-K102/-K104 |
| LTE 窄带 IoT 分析 | R&S®VSE-K106 |
| 5G 信号分析 | R&S®VSE-K144 |
| 5G NR MIMO 下行链路信号分析 | R&S®VSE-K146 |
| 软件维护 | R&S®VSE-SWM |
| 第 4 步：选择硬件选件 | |
| 备用固态驱动器 (Windows 10) | R&S®RTP-B19 |
| 前把手 | R&S®RTP-B20 |
| 适配器，后部选件插槽 | R&S®RTP-B21 |
| 内存升级 | |
| 每通道 100 Msample | R&S®RTP-B101 |
| 每通道 200 Msample | R&S®RTP-B102 |
| 每通道 500 Msample | R&S®RTP-B105 |
| 每通道 1 Gsample | R&S®RTP-B110 |
| 第 5 步：选择附件 | |
| 1 MΩ 适配器 | R&S®RT-Z1M |
| 前盖板 | R&S®RTP-Z1 |
| 硬质箱 | R&S®RTP-Z4 |
| 精密 BNC 转 SMA 适配器 | R&S®RT-ZA16 |
| 高精度、低损耗匹配双股电缆，长度：1 m | R&S®RT-ZA17 |
| 机架安装套件 | R&S®ZZA-KN6 |
