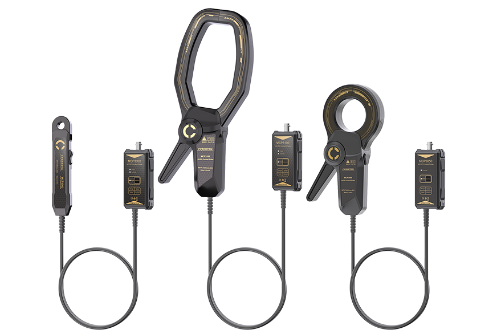

MCP3100产品是一款能够同时测量直流和交流的电流探头。
简介：
MCP3000系列产品是一款能够同时测量直流和交流的电流探头。最大测量电流10000A（rms），精度典型值2%，最高带宽30MHz。插入损耗低，可测量高频电流。具有自动调零功能，使用方便。使用外部电源供电。带有过载报警功能。标准的BNC输出接口,方便和示波器等其它设备的连接。
电气特性：
测量条件：23℃,60%RH,附近无载流线，被测导线垂直穿过中心测试，负载阻抗1MΩ。
型号 | MCP3002 | MCP3010 | MCP3020 | MCP3050 | MCP3100 |
最大测量电流 | 200Arms | 1000Arms | 2000Arms | 5000Arms | 10000Arms |
峰值电流 | 280Apk | 1500Apk | 3000Apk | 7000Apk | 14000Apk |
衰减比 | 10mV/A | 2mV/A | 1mV/A | 0.5mV/A | 0.2mV/A |
典型精度（DC，45Hz~66Hz） | ±2%rdg.±2mV | ±2%rdg.±2mV | ±2%rdg.±1mV | ±2%rdg.±1mV | ±2%rdg.±1mV |
带宽（-3dB） | 30MHz | 12MHz | 1.5MHz | ||
供电方式 | DC5V/2A(标配适配器) | ||||
钳口直径 | 12mm | 54mm | 长（最大）：150mm 宽（最大）：85mm | ||
终端负载阻抗 | ≥100kΩ | ||||
