主要特点：

• 额定功率：2kW

• 电压范围：0 - 20V

• 电流范围：1,000A^* / 2,000A

• 低电压操作特性 0.25V@2,000A

• 定电流、定电阻、定电压、定功率操作模式

• 255组可编成时序

• 用户自订波形(UDW)

• 外部讯号控制电流模拟

• 低感量端子设计

• 低感量负载线(选配，专利审查中)

• 标配USB介面

• 选配GPIB、Ethernet、CAN BUS介面

•


规格型号：

型号                  描述

63202A-20-1000: 超低压直流电子负载 20V / 1,000A / 2kW

63202A-20-2000: 超低压直流电子负载 20V / 2,000A / 2kW

62012P-40-120: 可程控直流电源供应器 40V / 120A / 1,200W

62012P-80-60: 可程控直流电源供应器 80V / 60A / 1,200W

62024P-40-120: 可程控直流电源供应器 40V / 120A / 2,400W

62024P-80-60: 可程控直流电源供应器 80V / 60A / 2,400W

A632000 : 63200A系列电脑图形化软件操作介面

A636000: GPIB介面

A636010: Ethernet介面

A600009: GPIB线(200cm)

A600010: GPIB线(60cm)

B632008: 低感量线材(500A/1m)

B63202009: 低感量线材(100A/0.6m)

B63202010: 低感量线材(100A/1m)

产品简介：

        超低压直流电子负载63202A-20共有两个机型63202A-20-1000及63202A-20-2000，适用于电压转换模块、负载点转换器和嵌入式DC-DC转换器的设计、测试及验证。这些电压转换模块是为中央处理器 (CPU) 和图形处理 (GPU) 提供适当供电的关键设备。

全新一代低压大电流直流负载63202A-20导入了低感量端子设计，可以降低机器内部的感量及阻抗，并提升响应速度。特别适合应用于1.0V以下的低压电源供应器产品。此外，输出铜排增加了多孔锁附点，进一步提升了使用的便利性。

        63202A-20具有卓越的低电压特性，能在0.25V低电压下拉载其额定电流。这使其非常适合测试DC-DC转换器及其他需要低电压大电流的产品。

此款电子负载提供多种基本操作模式，包括定电压、定电流、定电阻和定功率模式。除此之外，该系列还支持用户自订波形 (UDW) 和外部讯号控制功能，能够模拟出真实的电流波形，满足各种复杂测试需求。

         透过前面板显示器及旋钮，即可在63202A-20做简易的操作设定，亦可透过USB、Ethernet、GPIB和CAN等通讯介面进行远端控制。

63202A-20导入3种风扇控制模式，用户根据应用环境可自行选择需要降噪或是快速散热的目的，其中安静模式仅有55dB，适合用于研发实验室环境。并具备过电流、过功率、过温度的保护功能及过电压告警机制，是产品研发、测试应用上值得信赖的电子负载。

应用领域

63202A-20专门为中央处理器(CPU) 的VCORE电源和图形处理器(GPU) 的电源测试设计，能模拟其电源的负载特性，并针对电压转换模块(Voltage RegulatorModule, VRM)、(Voltage Regulator Down, VRD)、负载点(POL) 转换器和嵌入式DC-DC转换器进行可靠的测试。该设备导入低感量设计，有效降低内部感量及阻抗，并提高响应速度。

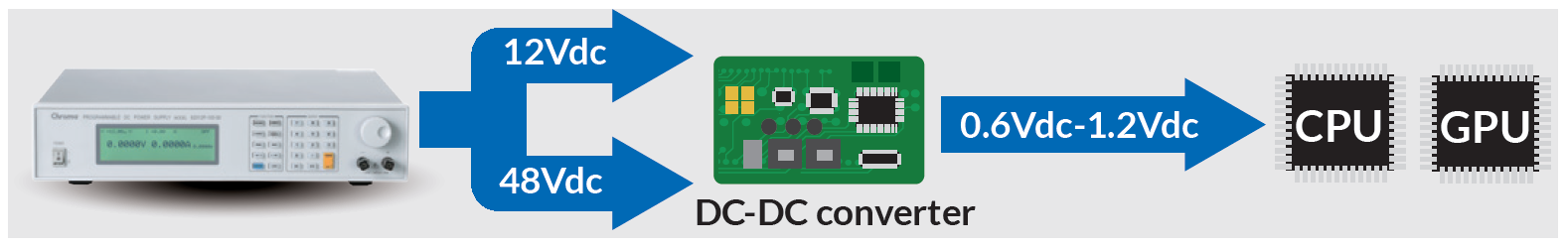

以CPU及GPU供电顺序来看，多数是由12V或是48V经过DC-DC转换器，降为0.6V至1.2V给CPU及GPU的电源使用，在DC-DC转换器前端可以参考Chroma 62000P系列，具有40V/120A/1,200W及80V/60A/2,400W输出能力适合选用，其DC-DC模块输出电压范围约在0.6V至1.2V，63202 -20具有20V、1,000A或2,000A、2,000W带载能力，特别适合低压大电流等相关测试。

Sequencing

低感量前铜排端子

63202A-20负载端子设计，由以往63200A系列的后背板输出，更改至前面板输出，将正负端子紧贴在两者之间增加塑胶饰板进行绝缘，以避免正负端短路；且左右两边正负铜排相通，增加两者接触面积，达到降低感量。不仅如此，负载端子增加了多孔锁附点，进一步提升使用的便利性。

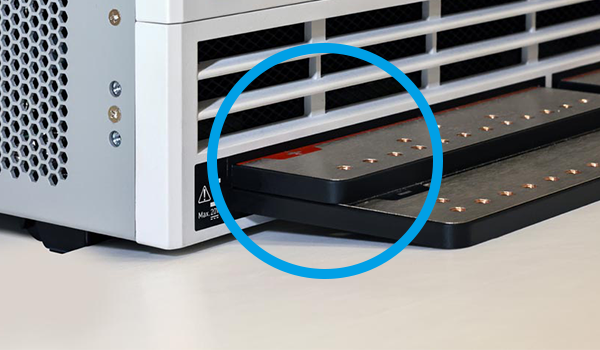

▲ 63202A-20负载端子

低电压操作特性

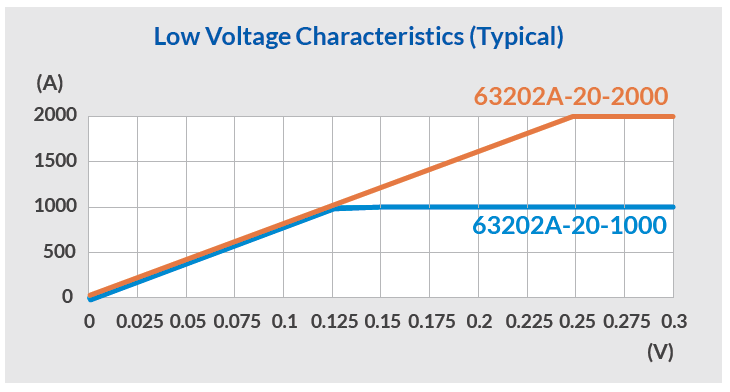

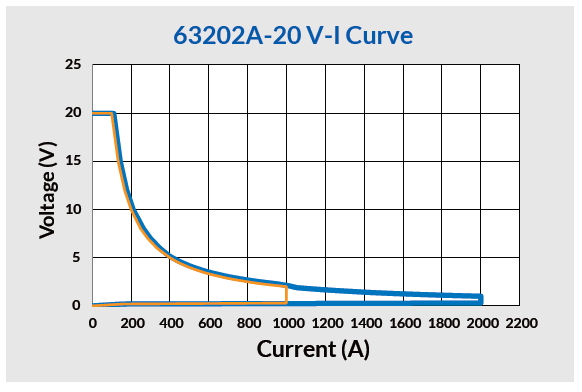

低压大电流电子负载，具有卓越的低电压特性，特别是63202A-20-2000型号，其负载端最小操作电压可达0.25V，在此电压下提供高达2,000A的最大额定电流。需特别注意若受线材压降影响，导致负载端低于0.25V，则无法提供2,000A之电流。此外，即使在电压低于0.25V至0V区间内，该设备仍能拉载电流，展现出稳定的性能，可参考低电压操作特性V-I曲线图^*。

注*：因内部功率元件的导通电阻规格范围影响，当操作电压低于最低工作电压，每台负载实际可拉载的电流值均有差异。

动态负载

电源暂态响应测试，为电源供应器基本测试要求，因为在负载瞬间变动造成输出电压过冲或下冲，都将使得后端系统产生不正常运作，或是损坏其他零件。所以63202A-20提供可编程动态电流负载(CCD)模式，其电流斜率可高达60A/μs，负载端最小操作电压可达0.5V，电流爬升最小反应时间为20μs。可编程的设定参数，有电流高/低准位、T1/T2、爬升率/下降率与执行次数。还可设定一段时间的重覆次数，范围为1-65,535次，而一次性拉载模拟适合应用于测试DC-DC转换器的瞬间带载能力。

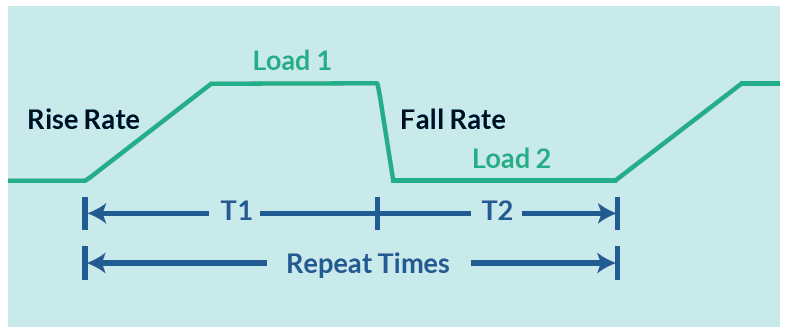

▲ 动态测试示意波形

低感量线材(选配)

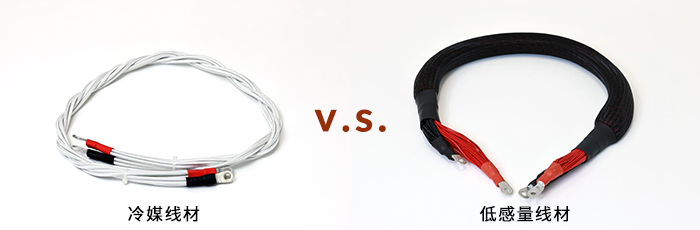

全新专利设计的低感量线材，在相同60公分长度下，相较于冷媒线(感量310nH / 阻抗8.4mΩ)，新款低感量线材(感量105nH / 阻抗2.5mΩ)，有效降低感量和阻抗，改善因感量引起的动态响应问题。同时这种设计也减少了因阻抗造成的压降，确保在低压应用中，电子负载能够稳定运行。

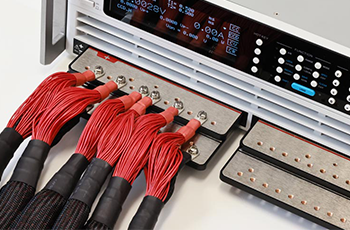

▲ 63202A-20搭配低感量线材示意图

基本负载应用

63202A-20有定电压、定电流、定电阻与定功率模式，这些操作模式可以用来满足广泛的测试需求。定电流在电压源产品的测试中特别重要，可以用来确认被测物在不同负载情况下是否能维持稳定输出电压；定电阻模式经常被应用在电压源缓开机测试，确认被测物在开机瞬间的电压现象；定电压模式可以调整其输出电压，以确保在设定的输出电压下电流的准确性；定功率模式是模拟电子设备拉载行为的理想选择，能够精确地进行其他功率消耗应用的分析。

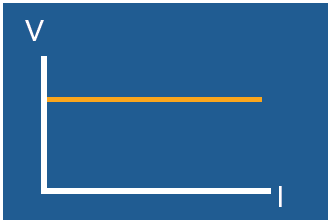

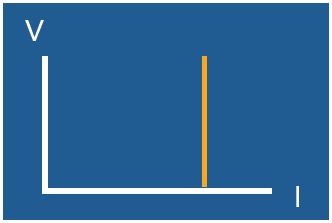

▲ CC Mode

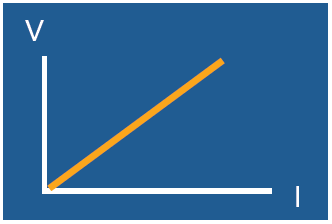

▲ CR Mode

▲ CV Mode

▲ CP Mode

用户自订波形功能

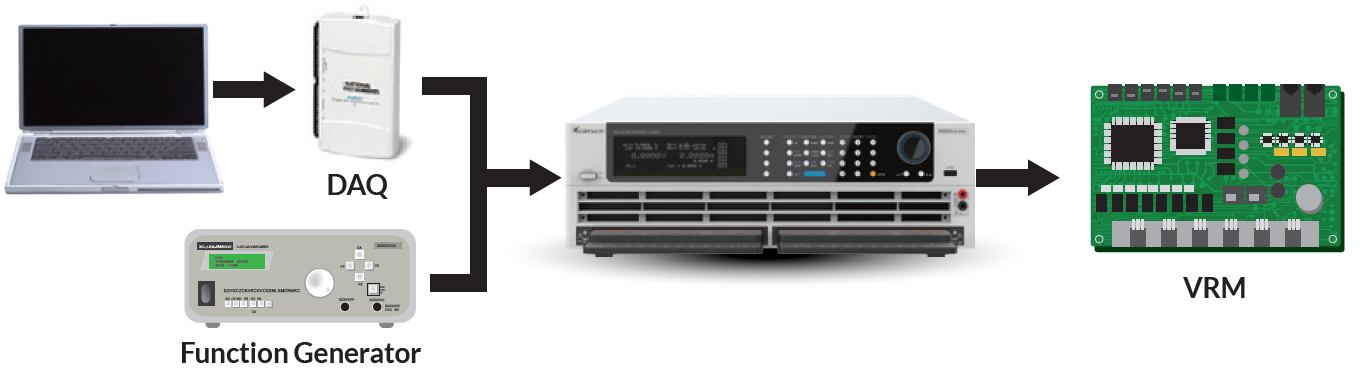

除了一般的定电流、定电压、定电阻、定功率拉载模式以外，一般传统的方式是透过电脑将预先储存的波形透过DAQ卡或者透过任意波形产生器送给电子负载进行拉载，进而达到拉载任意波形的目的。

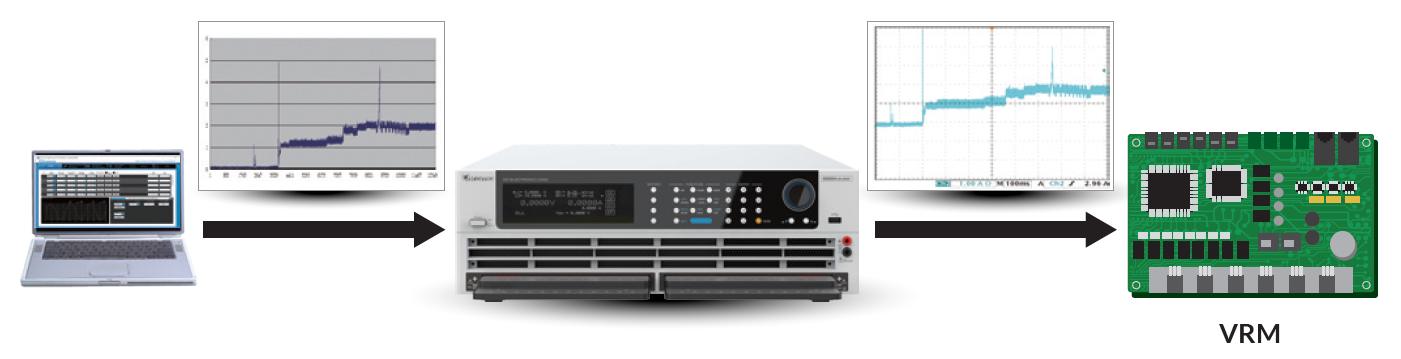

在63202A-20提供了用户自订波形^*，能模拟真实的拉载电流，可将经示波器撷取的实际电流波形资料或自行编辑的电流波形，透过图形化操作软件轻易的将波形储存至63202A-20的内部记忆体，最高可达150万个波形点数，更省下DAQ卡及波形产生器的费用。当被测物需要模拟较多且复杂波形时，选择用户自订波形功能，仅需透过63200A的图形化操作软件设定，即可拉载用户所需的任意波形。

*用户自订波形规格与动态电流负载(CCD)模式相同。
