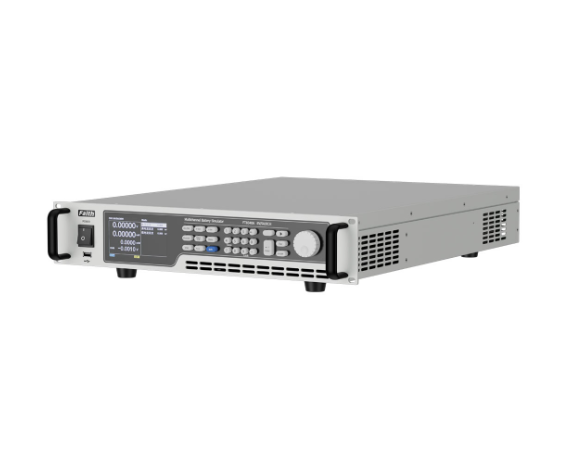

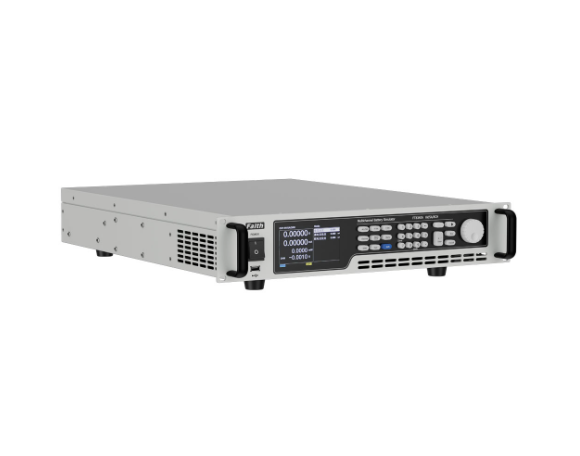

FT8340系列电池模拟器是一款高精度、多通道、四象限可编程电池模拟器。
| 简述
FT8340系列电池模拟器是一款高精度、多通道、四象限可编程电池模拟器。模拟器电流可充可放，支持多种故障模拟，不仅可满足BMS测试需求，还可满足消费类电子产品ATE测试。单机最多12通道，各通道间电气隔离，方便用户串联使用。自带上位机软件操作简单，灵活易用。支持单通道编程操作，多通道编辑操作以及多流程编程操作。

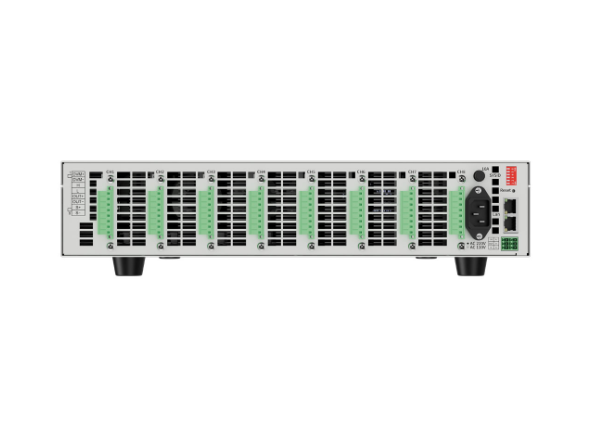

FT8340系列采用标准19英寸机箱，2U高度，并提供了双网口和RS485通讯接口，方便集成到研发和产线自动化测试平台，也可单独使用。
| 特点
电压范围：±6V/±15V/±20V；
电流范围：±1A/±2A/±3A/±5A；
三个电流量程，uA级测量，可进行静态功耗测试；
具备独立的DVM通道，可进行高精度测量；
电压温漂系数小于25ppm/℃；
源、载无缝切换，强大的电池特性模拟功能；
独特的故障模拟功能，模拟电池掉线，短路，反接等；
具备电池模拟功能；
通道间隔离，可多通道串联使用；
专业测试软件，支持数据报表与数据分析；
RS485和双以太网控制接口；
标准19英寸、2U机箱设计，便于机架安装。
| 应用领域
BMS（电池管理系统）测试；
CMS（超容管理系统）测试；
耳机、手机、平板电脑、电子烟等消费电子测试；
电动工具类产品生产测试；
其他各类电子产品供电测试。
| 多种电池测试功能
FT8340系列产品具备电源模式，电池模拟，电池充电测试、放电测试，故障模拟等多种电池模拟功能。实现一机多用，精简测试设备，优化测试流程。用户还可以设置电芯参数（SOC、电压、容量、内阻等参数拟合）曲线模拟电池输出，用于测试待检产品。
| 静态功耗测试
FT8340具备高精度的电压，电流测量。三个电流量程，电流精度高达1μA。通过FT8340为被测产品供电，可直观测试出被测产品在待机状态下静态功耗，筛选出不合格的产品。
| 故障模拟功能
单机具备最多8个独立输出模拟器通道，每通道内置正/负极短路、正/负极断路、极性反接等功能。通过上位机软件直接控制，省去模拟电池故障的外置矩阵开关部件，为客户节省了空间和宝贵投资。
| 支持主被动均衡
FT8340系列采用电流双向设计，每通道均支持电流输出和吸入，均衡电流最高5A。用户可自定义电池充放电模型并通过专用上位机进行实时控制，完全满足BMS主动/被动均衡测试要求。
| 订购信息
通道数 | A系列型号 | E系列型号 | 规格 | 高度 | 备注 |
4CH | FT83404A-6-1 | FT83404E-6-1 | 6V/1A/6W | 2U | 仅A系列具备DVM模块及故障模拟功能 |
FT83404A-6-2 | FT83404E-6-2 | 6V/2A/12W | |||
FT83404A-6-3 | FT83404E-6-3 | 6V/3A/18W | |||
FT83404A-6-5 | FT83404E-6-5 | 6V/5A/30W | |||
FT83404A-15-1 | FT83404E-15-1 | 15V/1A/15W | |||
FT83404A-15-2 | FT83404E-15-2 | 15V/2A/30W | |||
FT83404A-15-3 | FT83404E-15-3 | 15V/3A/45W | |||
FT83404A-20-1 | FT83404E-20-1 | 20V/1A/20W | |||
FT83404A-20-3 | FT83404E-20-3 | 20V/3A/60W | |||
8CH | FT83408A-6-1 | FT83408E-6-1 | 6V/1A/6W | 2U | |
FT83408A-6-2 | FT83408E-6-2 | 6V/2A/12W | |||
FT83408A-6-3 | FT83408E-6-3 | 6V/3A/18W | |||
FT83408A-6-5 | FT83408E-6-5 | 6V/5A/30W | |||
FT83408A-15-1 | FT83408E-15-1 | 15V/1A/15W | |||
FT83408A-15-2 | FT83408E-15-2 | 15V/2A/30W | |||
FT83408A-15-3 | FT83408E-15-3 | 15V/3A/45W | |||
FT83408A-20-1 | FT83408E-20-1 | 20V/1A/20W | |||
FT83408A-20-3 | FT83408E-20-3 | 20V/3A/60W | |||
12CH | FT834012A-6-1 | FT834012E-6-1 | 6V/1A/6W | 2U | |
FT834012A-6-2 | FT834012E-6-2 | 6V/2A/12W | |||
FT834012A-6-3 | FT834012E-6-3 | 6V/3A/18W | |||
FT834012A-6-5 | FT834012E-6-5 | 6V/5A/30W | |||
FT834012A-15-1 | FT834012E-15-1 | 15V/1A/15W | |||
FT834012A-15-2 | FT834012E-15-2 | 15V/2A/30W | |||
FT834012A-15-3 | FT834012E-15-3 | 15V/3A/45W | |||
FT834012A-20-1 | FT834012E-20-1 | 20V/1A/20W | |||
FT834012A-20-3 | FT834012E-20-3 | 20V/3A/60W |
