FT8331系列电池模拟器是一款高精度、多通道、单象限可编程电池模拟器。
| 简述
FT8331系列电池模拟器是一款高精度、多通道、单象限可编程电池模拟器。电压精度高达0.01%F.S.，支持μA级电流测量，单机多达24个通道，且通道间相互隔离，方便多通道串联使用。模拟器支持电源模式、静态功耗测试功能，充电模式，电池模拟，序列测试，脉冲功能及多种故障模拟（仅A系列），不仅可满足BMS测试需求，还可满足消费类电子产品ATE测试。自带上位机软件操作简单，灵活易用。支持单通道编程操作，多通道编辑操作以及多流程编程操作。

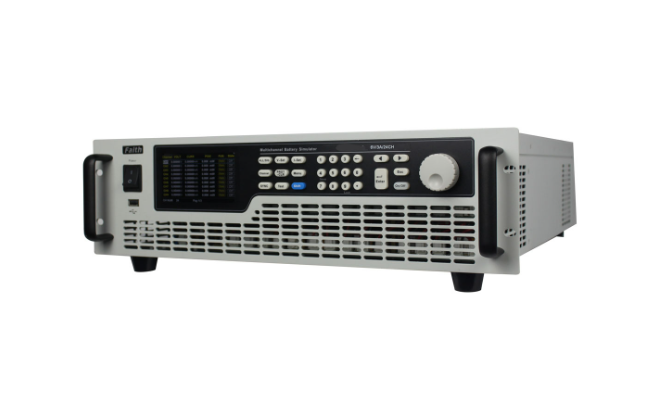

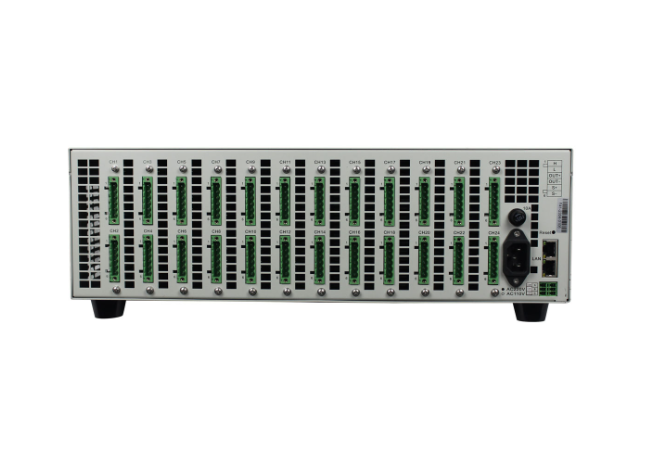

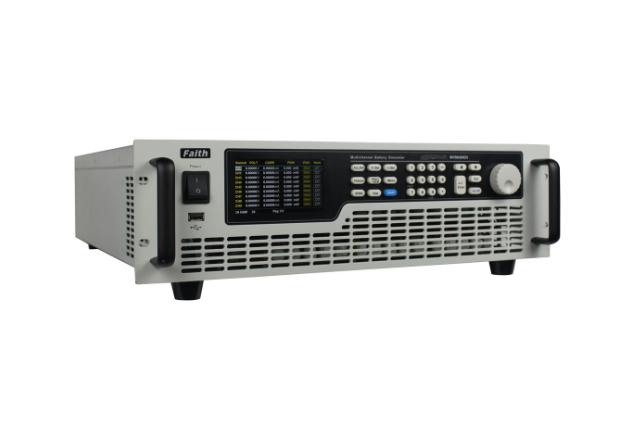

FT8331系列采用标准19英寸机箱，3U高度，并提供了LAN、RS485和CAN通讯接口，方便集成到研发和自动化测试平台，也可单独使用。
| 特点
电压范围：6V/15V/20V；
电流范围：1A/2A/3A/5A；
电压精度高达0.01%F.S.；
电流双量程，可自动切换；
uA级测量，可进行静态功耗测试；
体积小，高集成度，3U/24CH；
电压温漂系数小于25ppm/℃；
独特的故障模拟功能，模拟电池掉线，短路，反接等；
具备充电测试，电池模拟，SOC模拟，脉冲功能等多种功能；
通道间隔离，可多通道串联、并联使用；
专业测试软件，支持数据报表与数据分析；
具备LAN、RS485及CAN控制接口；
支持SCPI及Modbus协议；
USB接口支持文件导入、导出及截屏功能；
4.3寸高清液晶屏，支持本地/远程控制。
| 应用领域
BMS（电池管理系统）测试；
CMS（超容管理系统）测试；
耳机、手机、平板电脑、电子烟等消费电子测试；
电动工具类产品生产测试；
其他各类电子产品供电测试。
| 故障模拟功能
FT8331系列精度高，电压精度为0.01%F.S.。电压分辨率低至0.1mV，电流分辨率低至0.1μA。针对待机状态下设备功耗的测试，FT8331具备有0.1μA的电流分辨率测量，可轻松实现uA级的待机电流的测量测试。
| 故障模拟功能（仅A系列）
单机具备最多24个独立输出模拟器通道，每通道内置正、负极短路，正/负极断路，极性反接等功能。可通过上位机软件直接控制，省去模拟电池故障的外置矩阵开关部件，为用户节约了空间和宝贵投资。
| 多种电池测试功能
FT8331系列产品具备电源模式，电池模拟，电池充电测试，故障模拟等多种电池模拟功能。实现一机多用，精简测试设备，优化测试流程。用户还可以设置电芯参数（SOC、电压、容量、内阻等参数拟合）曲线模拟电池输出，用于测试待检产品。
| 静态功耗测试
FT83310具备高精度的电压，电流测量。两个电流量程，电流精度高达1μA。通过FT83310为被测产品供电，可直观测试出被测产品在待机状态下静态功耗，筛选出不合格的产品。
| 订购信息
表-1 2U机型
A系列型号 | E系列型号 | 规格 | 高度 | 备注 | |
4CH | FT83404A-6-1 | FT83404E-6-1 | 6V/1A/6W | 2U | 仅A系列具备DVM模块及故障模拟功能 |
FT83404A-6-2 | FT83404E-6-2 | 6V/2A/12W | |||
FT83404A-6-3 | FT83404E-6-3 | 6V/3A/18W | |||
FT83404A-6-5 | FT83404E-6-5 | 6V/5A/30W | |||
FT83404A-15-1 | FT83404E-15-1 | 15V/1A/15W | |||
FT83404A-15-2 | FT83404E-15-2 | 15V/2A/30W | |||
FT83404A-15-3 | FT83404E-15-3 | 15V/3A/45W | |||
FT83404A-20-1 | FT83404E-20-1 | 20V/1A/20W | |||
FT83404A-20-3 | FT83404E-20-3 | 20V/3A/60W | |||
8CH | FT83408A-6-1 | FT83408E-6-1 | 6V/1A/6W | 2U | |
FT83408A-6-2 | FT83408E-6-2 | 6V/2A/12W | |||
FT83408A-6-3 | FT83408E-6-3 | 6V/3A/18W | |||
FT83408A-6-5 | FT83408E-6-5 | 6V/5A/30W | |||
FT83408A-15-1 | FT83408E-15-1 | 15V/1A/15W | |||
FT83408A-15-2 | FT83408E-15-2 | 15V/2A/30W | |||
FT83408A-15-3 | FT83408E-15-3 | 15V/3A/45W | |||
FT83408A-20-1 | FT83408E-20-1 | 20V/1A/20W | |||
FT83408A-20-3 | FT83408E-20-3 | 20V/3A/60W | |||
12CH | FT834012A-6-1 | FT834012E-6-1 | 6V/1A/6W | 2U | |
FT834012A-6-2 | FT834012E-6-2 | 6V/2A/12W | |||
FT834012A-6-3 | FT834012E-6-3 | 6V/3A/18W | |||
FT834012A-6-5 | FT834012E-6-5 | 6V/5A/30W | |||
FT834012A-15-1 | FT834012E-15-1 | 15V/1A/15W | |||
FT834012A-15-2 | FT834012E-15-2 | 15V/2A/30W | |||
FT834012A-15-3 | FT834012E-15-3 | 15V/3A/45W | |||
FT834012A-20-1 | FT834012E-20-1 | 20V/1A/20W | |||
FT834012A-20-3 | FT834012E-20-3 | 20V/3A/60W |
表-1 3U机型
通道数 | A系列型号 | E系列型号 | 规格 | 高度 | 备注 |
16CH | FT833116A-6-1 | FT833116E-6-1 | 6V/1A/6W，16通道 | 3U | 仅A系列具备故障模拟功能 |
FT833116A-6-2 | FT833116E-6-2 | 6V/2A/12W，16通道 | |||
FT833116A-6-3 | FT833116E-6-3 | 6V/3A/18W，16通道 | |||
FT833116A-6-5 | FT833116E-6-5 | 6V/5A/30W，16通道 | |||
FT833116A-15-1 | FT833116E-15-1 | 15V/1A/15W，16通道 | |||
FT833116A-15-2 | FT833116E-15-2 | 15V/2A/30W，16通道 | |||
FT833116A-20-1 | FT833116E-20-1 | 20V/1A/20W，16通道 | |||
18CH | FT833118A-6-1 | FT833118E-6-1 | 6V/1A/6W，18通道 | 3U | |
FT833118A-6-2 | FT833118E-6-2 | 6V/2A/12W，18通道 | |||
FT833118A-6-3 | FT833118E-6-3 | 6V/3A/18W，18通道 | |||
FT833118A-6-5 | FT833118E-6-5 | 6V/5A/30W，18通道 | |||
FT833118A-15-1 | FT833118E-15-1 | 15V/1A/15W，18通道 | |||
FT833118A-15-2 | FT833118E-15-2 | 15V/2A/30W，18通道 | |||
FT833118A-20-1 | FT833118E-20-1 | 20V/1A/20W，18通道 | |||
24CH | FT833124A-6-1 | FT833124E-6-1 | 6V/1A/6W，24通道 | 3U | |
FT833124A-6-2 | FT833124E-6-2 | 6V/2A/12W，24通道 | |||
FT833124A-6-3 | FT833124E-6-3 | 6V/3A/18W，24通道 | |||
FT833124A-6-5 | FT833124E-6-5 | 6V/5A/30W，24通道 | |||
FT833124A-15-1 | FT833124E-15-1 | 15V/1A/15W，24通道 | |||
FT833124A-15-2 | FT833124E-15-2 | 15V/2A/30W，24通道 | |||
FT833124A-20-1 | FT833124E-20-1 | 20V/1A/20W，24通道 |
