AFG31000 任意波函数发生器

型  号:AFG31000
名  称:AFG31000 任意波函数发生器
品  牌:泰克专区
分  类:通用电子测试 > 函数信号发生器
简  述:

采用 InstaView™ 技术的 AFG31000 系列为内置波形发生应用程序、具有实时波形监测功能并采用智能用户界面的首款高性能任意波函数发生器。

申请服务

产品详情


高保真度信号与高级模式

打开包装后,在连续模式下每通道可以生成高达 16 M 点的精确长波形。可变采集时钟技术确保您不再丢失任何波形数据。产品功能可升级,您可以进一步提高测试水平并只需花费传统 AWG 十分之一的成本进行复杂波形的创建和编辑。

产品选配功能升级,您可以:

  • 将内存扩展为每通道 128 M 点(选件 MEM)

  • 多达 25 项输入和控制的序列/触发/选通模式(选件 SEQ)用于:循环、等待、跳转、转至、外部触发输入、手动触发、定时触发和 SCPI 命令,以便创建时序灵活、复杂的长波形。

简化任意波形创建

内置的 ARB 编辑工具 ArbBuilder 包括创建、编辑和传输任意波形的所有操作,无需连接 PC 或向 PC 传输文件。 幅度和偏置数据存储在波形中,因此,在加载标准化 ARB 后,无需调整设置。

观看如何才能使用 ArbBuilder™ 轻松创建任何波形。

“AFG 上的这一高级功能可以将典型设置和测试周期几乎缩减一半”

- TZ Medical 工程经理 John Moore

智能用户界面

使用超大的 AFG 触摸屏更快地学习和工作。 9 英寸的屏幕的工作原理和智能设备类似,因此,您可以通过手指缩放和滚动以便轻松找到设置和参数并查找常用设置的快捷键。

观看如何同步两台 AFG31000 设备。

不止需要两条通道?

如果您不止需要两条波形通道来模拟被测设备 (DUT),多台同步设置用于快速同步两台或多台设备。 通过屏幕向导信息指导您在三分钟内完成电缆连接和设置过程。

优异的指标

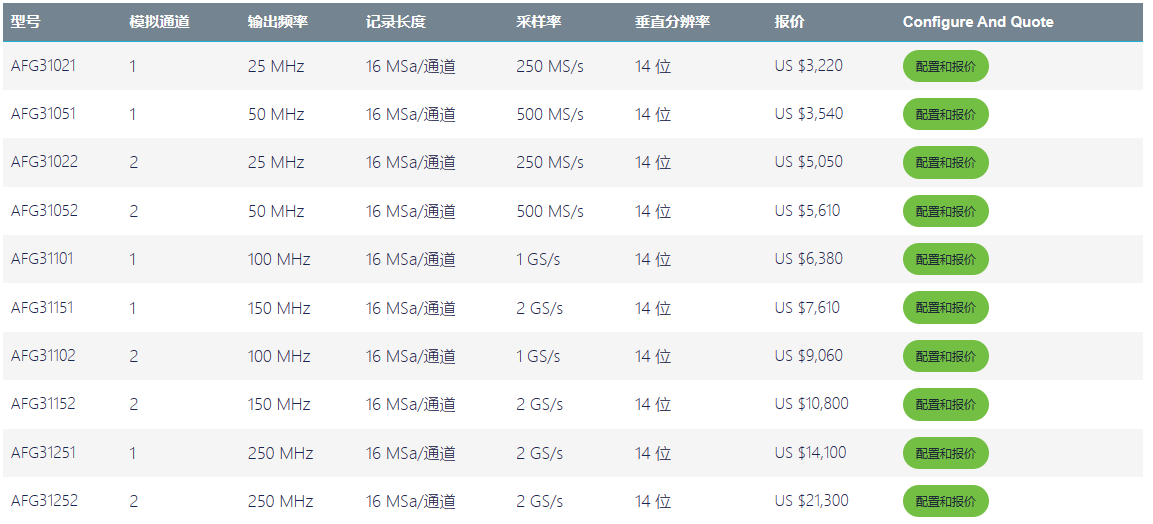

  • 单或双通道型号

  • 接到 50Ω 负载时的输出幅度范围 1 mVp-p 至 10 Vp-p

  • 基本 (AFG) 模式

    • 25 MHz、50 MHz、100 MHz、150 MHz 或 250 MHz 正弦波形

    • 250 MSa/s、500 MSa/s、1 GSa/s 或 2GSa/s 采样率

    • 14 位垂直分辨率

    • 连续、调制、扫描与突发模式

    • 各通道均具有 128 k 点的任意波形内存

  • 高级模式

    • 连续模式和选配序列、触发和选通模式

    • 各通道均具有 16 M 点的任意波形内存(可选 128 M 点)

    • 在包含循环、调整和等待事件的序列模式下多达 256 步

    • 变量采样时钟 1 µSa/s 至 2 GSa/s

    • 最小波形长度 168 点,粒度为 1 点

AFG31000(上波形)与上一代 AFG(下波形)的抖动

将噪声和抖动降低 10 倍

由于噪音本底较低且输出幅度低至 1mVpp,噪音和抖动技术规格比上一代技术好 10 倍,可以确保测试的清晰度和保真度。

在线升级

由于架构基于软件,您可以直接从网站使用满足需求的选件升级 AFG31000。

当前可用

  • 带宽升级

  • 内存大小升级

  • 波形排序升级
