主要特点：R&S ZNH 手持式矢量网络分析仪

• 频率范围介于 30 kHz 至 4/8/18/26.5 GHz

• 基础仪器可执行单端口电缆和天线测量

• 基础仪器可执行 S 参数（S11、S12、S21、S22）测量

• 100 dB （典型值）动态范围，可用于滤波器及天线隔离测量

• 防反光显示屏，小巧外形，坚固外壳 (IP51)

轻量级设计，重量级性能

R&S®ZNH 是一款全双端口手持式矢量网络分析仪，可以提供单端口电缆和天线测量以及全双端口 S 参数测量。采用触摸屏的仪器界面操作简单，配置概况菜单便于更加有效地完成测量准备工作。R&S®ZNH 虽体积小巧但所有架构一应俱全，并具备高性能和所有重要功能。

特性和优点：R&S ZNH 手持式矢量网络分析仪

四接收机架构

精密的射频架构支持最新的校准类型

R&S®ZNH 采用四接收机架构，端口 1 和端口 2 均有一个专用参考接收机和测试接收机，能够支持更多高级校准类型，例如未知直通、开路器、短路器和匹配负载 (UOSM) 校准。这种校准有益于测试端口使用不同类型的输入或输出连接器的被测设备。

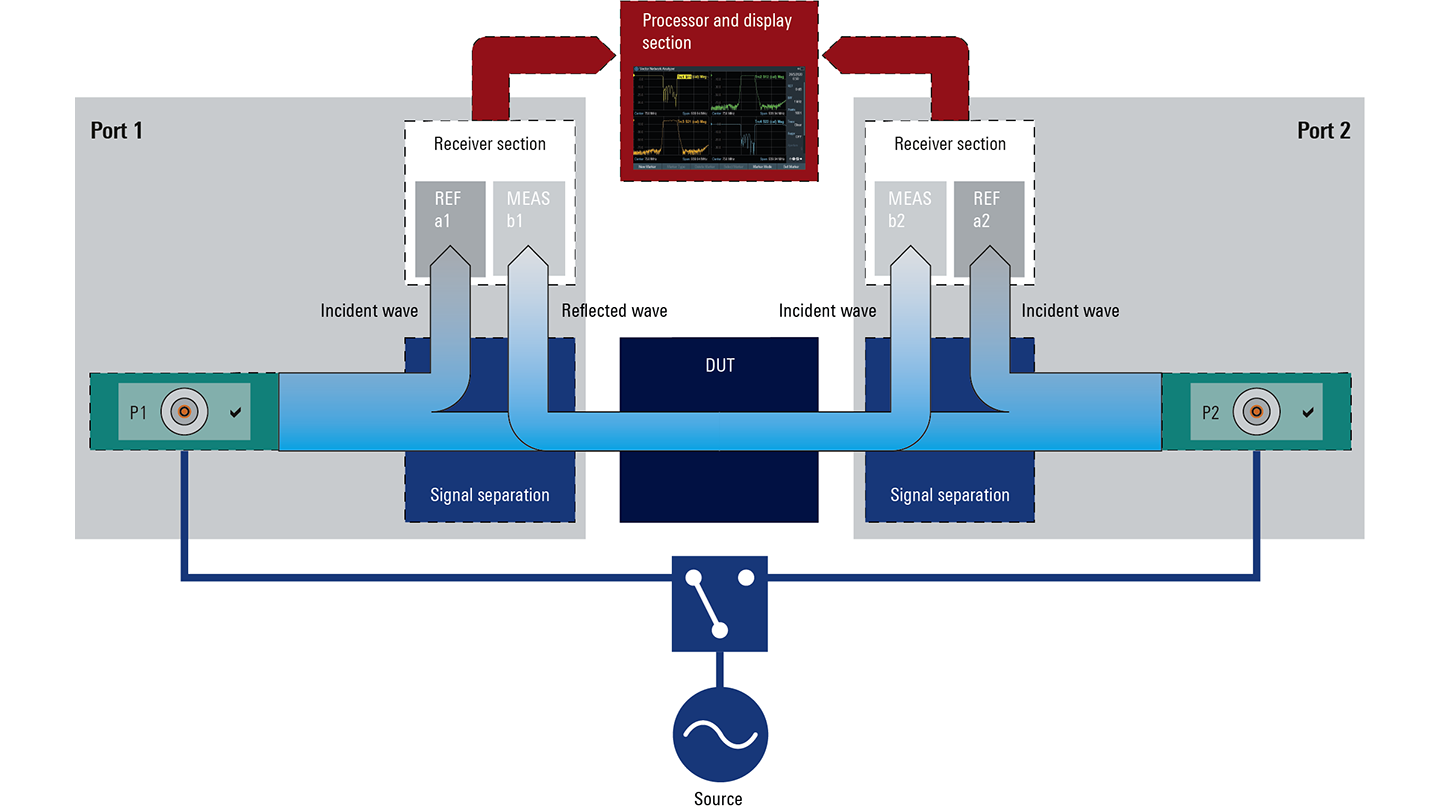

四接收机架构 - 尽量减少两个端口之间的切换，并支持 UOSM 等复杂校准

小巧紧凑

兼具小巧体型和出色的射频性能

R&S®ZNH 小巧便携，非常适用于现场测量。

R&S®ZNH 还具备高性能和以下特性：

• 频率范围介于 30 kHz 至 4/8/18/26.5 GHz，支持广泛应用

• 最高 100 dB（典型值）的高动态范围，可以测量较大的电平变化

• 迹线噪声幅度 (RMS) 低至 0.0015 dB 至 0.0040 dB（典型值），迹线噪声相位 (RMS) 低至 0.02° 至 0.04°（典型值），确保极为出色的准确度

• 两个端口均内置接收机步进衰减器，并可按 5 dB 增量从 0 dB 调节至 15 dB

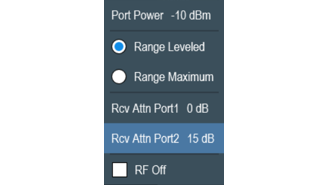

接收机步进衰减器 - 提高端口输入功率范围的线性度，防止分析仪过载。

操作简单

多点触摸屏、远程控制和测量向导共同打造一流的用户体验

多点触摸屏提供智能手机上可用的标准缩放功能。R&S®ZNH 支持典型的手机手势操作，让用户使用时倍感舒适。即使操作人员无法直接操作仪器，也可以使用免费的电脑、Android 和 iOS 远程控制应用程序确保操作不被中断。此外，测量向导可通过自动化测试序列简化测量，加快测试流程，降低出现人为错误的可能。

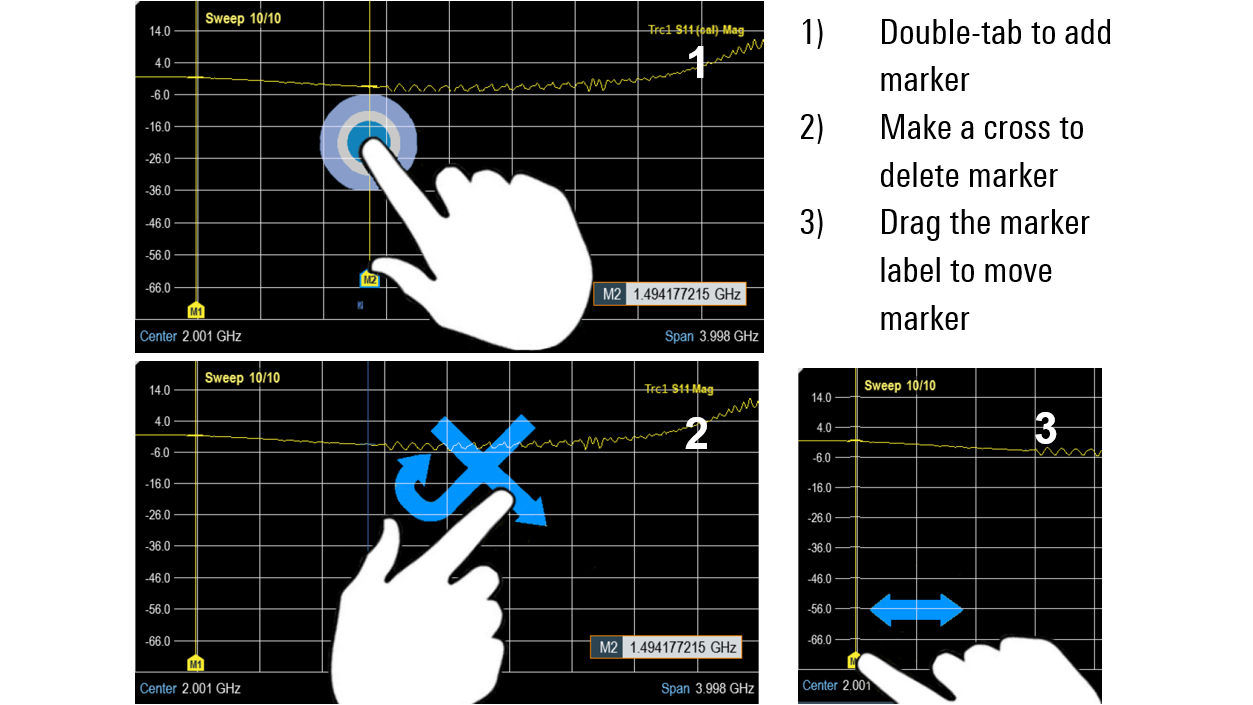

多点触摸功能 - 电容式触摸屏：操作直观，无需校准显示屏。

配置简单

使用配置概况菜单简单快速地进行设置

R&S®ZNH 具备按键、旋钮和触摸屏控件。这些大按键间距较大，操作人员即使戴手套也能轻松操作。

电容式触摸屏创造了新的用户体验：

• 直接操纵屏幕元素

• 快速访问菜单

• 更改频率和范围

• 添加/移动/删除标记

• 另有更多功能

配置概况菜单减少了配置测量设置的必要步骤，确保快速进行设置。

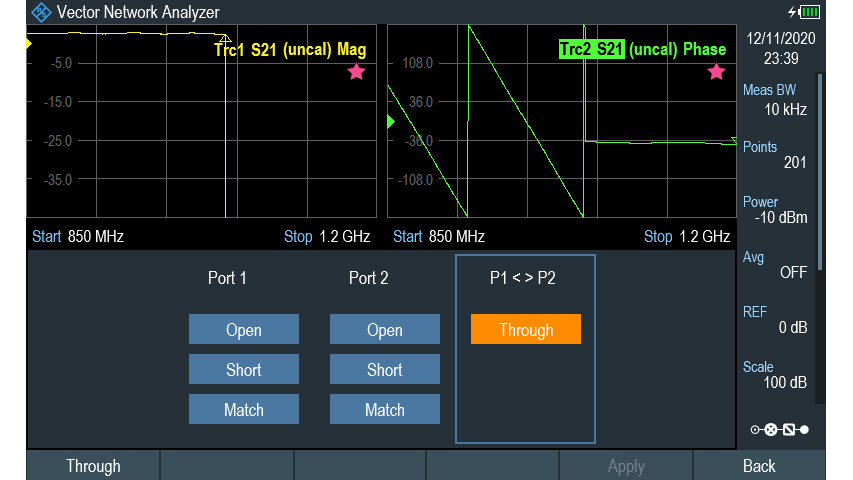

灵活校准 - 用户定义的校准序列提供了灵活的校准方法。

轻松添加数值

综合全面的标准功能，支持轻松订购选件

R&S®ZNH 基本单元包括：

• 故障点距离测量

• 单端口电缆损耗测量

• 反射测量

• 传输测量

• 四项 S 参数（S₁₁、S₂₁、S₁₂、S₂₂）测量

用户如果需要其他功能，可以方便地订购选件。所有选件均采用透明、独立、明确的订购方式，没有任何隐性成本。

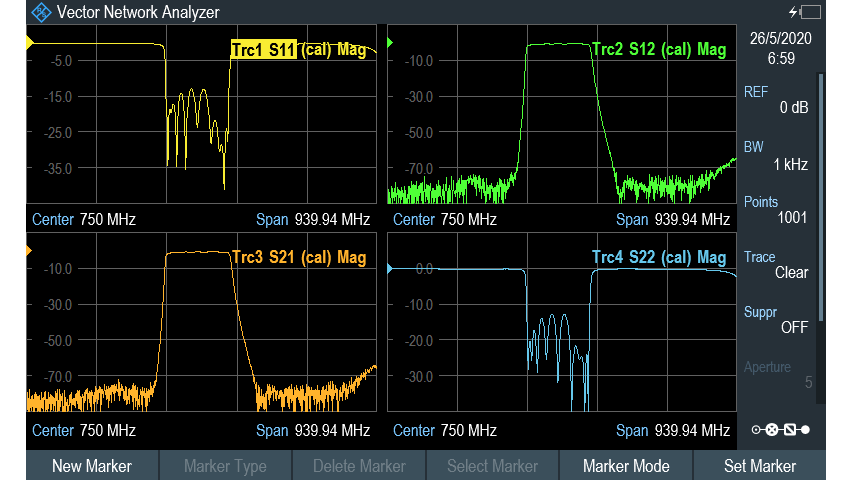

按所需格式快速设置 S 参数显示。 - 标配四项 S 参数测量功能。
