费思泰克FT68200A/E系列超大功率电子负载(4kW~60kW)

型  号:FT68200A
名  称:费思泰克FT68200A/E系列超大功率电子负载(4kW~60kW)
品  牌:费思专区
分  类:新能源测试设备 > 直流负载
简  述:

FT68200A/E系列大功率可编程直流电子负载,是基于高可靠性及高功率密度进行设计,其功率密度是传统负载的两倍。 FT68200A/E系列有150V、600V、1200V三种电压范围,单机功率范围从4kW至60kW,单一台电流最大达2400A。其更宽的工作范围,极快的动态频率,有效增加了测试能力和应用范围。全系列产品都具备强大的过载能力,瞬间过功率拉载可达额定功率2倍以上,能有效降低测试成本。

申请服务

产品详情

特点

1.      单机功率:4kW~60kW,通过主/从并联,最大功率可扩展至600kW;

2.      功率密度6kW/3U;

3.      电压范围:150V、600V、1200V;

4.      电流范围:100A/kW(150V),70A/kW(600V),40A/kW(1200V) ;

5.      高精度,电压精度为(0.025%+0.025%F.S.);电流精度为(0.05%+0.05%F.S.);

6.      多种工作模式:CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式;

7.      编程速度50kHz,采样速度500kHz;

8.      30kHz动态扫描功能;

9.      远程数据传输率可达1kHz,能极大提高通讯接口数据获取能力;

10.    瞬时过功率带载功能,瞬间过载能力超过额定功率的两倍以上;

11.    OCP、OPP、LED模拟、负载效应、电池内阻、电池放电测试功能;

12.    时间测量,(Vpk+/-)测量功能;

13.    自动测试功能,正弦波带载功能,序列功能;

14.    全面的保护功能:过电压、过电流、过温度、限电流、限功率、输入反接、断电记忆等;

15.    外部模拟编程输入与电流监视输出,且具备高压隔离能力;

16.    TFT彩色液晶显示屏,中英文菜单界面;

17.    配备多种通信接口:RS232、RS485、LAN、USB,GPIB(选配)、CAN(选配);

18.    支持SCPI与ModBus通讯协议。


应用领域


1.      动力电池、铅酸电池、燃料电池的放电测试;

2.      BMS与电池保护装置测试;

3.      直流充电桩、充电模块、车载充电机、A/D电源转换器及其它电力电子功率器件的测试;

4.      大功率开关电源、UPS电源、通信电源、服务器电源的测试;

5.      太阳能电池阵列、工业电机的虚拟负载测试。



超高功率密度

FT68200A/E系列采用高功率密度设计,体积仅为传统电子负载的一半,重量比传统负载少三分之一。

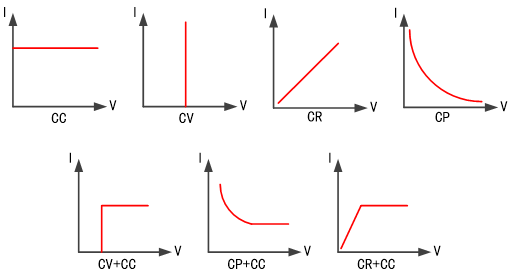

多种工作模式

FT68200A/E系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式,能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求,设置电流限制值,避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性,测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。



30kHz动态扫频,Vpk+/-捕获

FT68200A/E系列具有动态扫频功能,最高可设置频率30kHz。测试时通过调整电流拉载频率,捕捉和记录被测电源在整个过程中的峰值电压Vpk+、谷值电压Vpk-及发生频率点。能有效测试各类电源在不同频率下的动态响应。

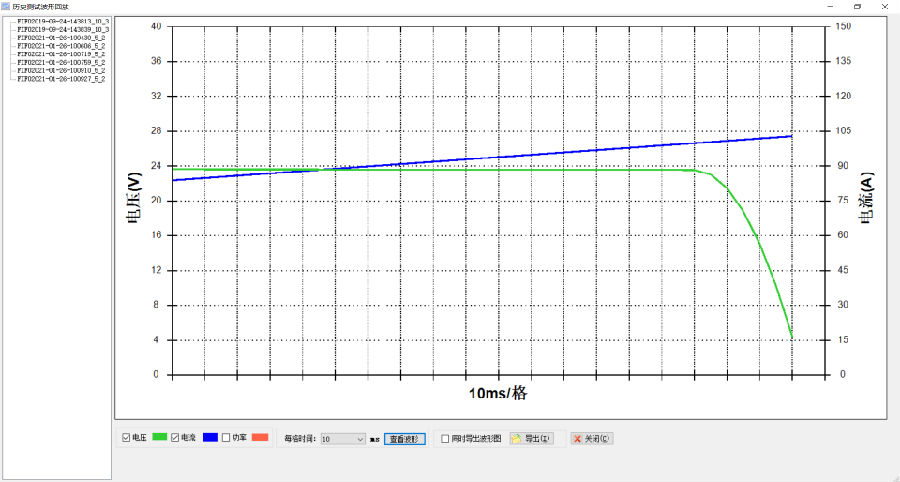

1kHz采样传输

FT68200A/E系列能为用户提供高达1kHz的数据传输量,即每秒1000个电压、电流数据点,以便实现波形绘制与动态数据分析等功能。在系统集成应用中,上位机通过此功能可免去示波器与高速电流采集硬件,直接获取大量测试数据,降低成本。

1kHz数据传输



瞬时过功率加载功能

FT68200A/E系列电子负载具有瞬时2倍以上超过额定功率拉载能力。在模拟直流电机启动特性,电源瞬时过载特性,动力电池的瞬时高倍率放电特性,功率型电力电子器件瞬时带载能力等瞬时大功率拉载测试中,可极大地节约成本。

FT68206E-150-600额定6kW,瞬间带载12kW



时间测量

FT68200A/E系列电子负载具有时间测量功能。通过捕获外部开关量信号,结合开关量信号和电压电流信号可以测试系统的响应和动作时间、脉冲电流的脉冲宽度等。其主要用于测量电源的开关机时间、保持时间、上升沿下降沿时间,以及保险丝熔断时间与断路器响应时间等。



电池测试

FT68200A/E系列电子负载具有电池测试功能。提供了定电流、定电阻、定功率三种放电模式,可自行设定放电截止条件:截止电压、截止时间及截止电量,三者任一条件满足,放电停止。放电过程中,将记录放电电量与放电时间。

FT68200A/E系列通过直流放电法(DCR)进行电阻内阻和容量测试。



序列功能

FT68200A/E系列电子负载提供了序列测试功能,最多可编辑50个测试文件,每个100步。支持CC、CV、CR、CP等多种模式下的负载时序变化,并同时支持文件链接等序列编辑功能。最多可完成5000步的时序编辑,单步时间范围为:0.1ms~99999s。



正弦波动态带载

FT68200A/E系列具备正弦波带载电流功能,可应用于燃料电池的阻抗分析测试。

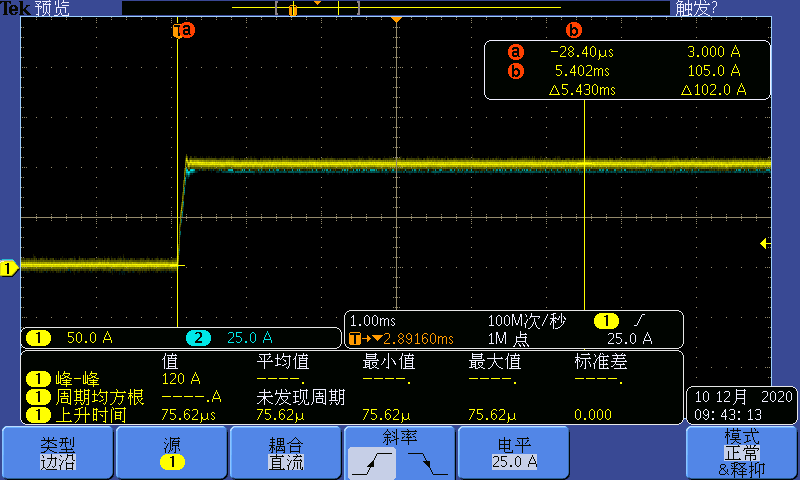

级联

FT68200A/E系列的级联功能,支持高达10台负载的并机使用,扩展电子负载的功率使用范围。级联时,每个负载自主均流,从机自动复制主机的带载参数。单机也可独立使用,功率配置更灵活。

两台主从级联带载时,电流波形完全重合


外部模拟编程

FT68200A/E系列具备外部模拟编程功能。其他设备可通过一个外部电压信号(直流或交流)对负载进行连续控制。0~10V的外部电压信号,对应0~100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。

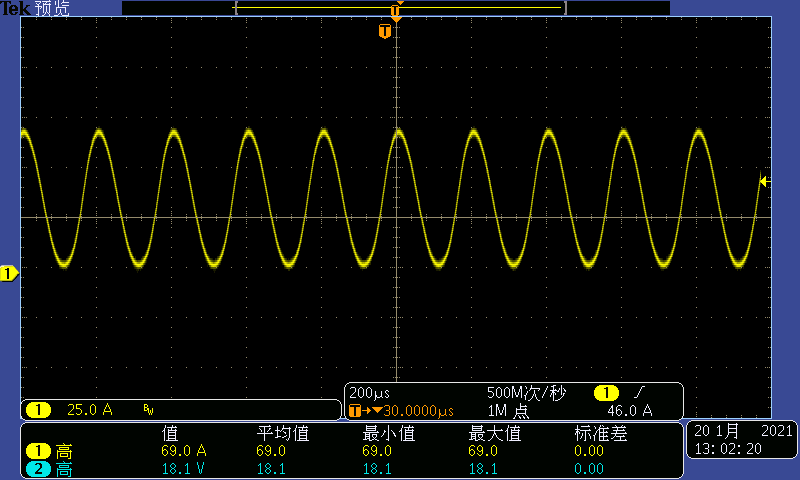

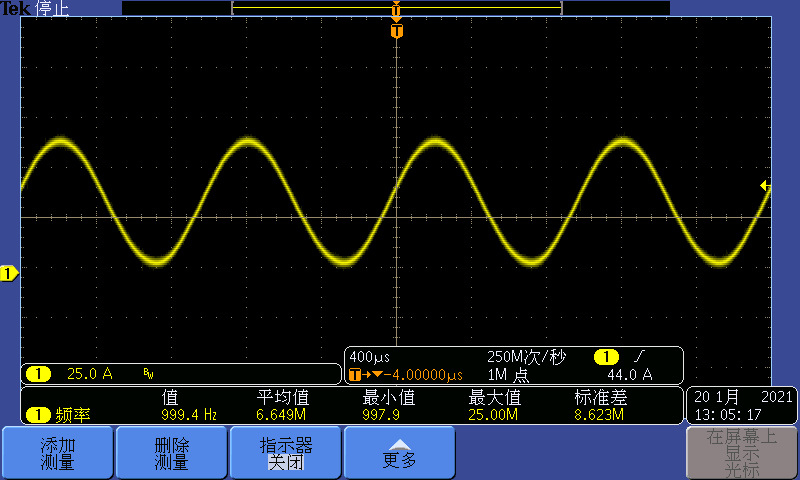

1kHz正弦波

 5kHz正弦波


多接口与多协议

FT68200A/E系列配备多种通讯接口,同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置,这样使得系统集成更加灵活。

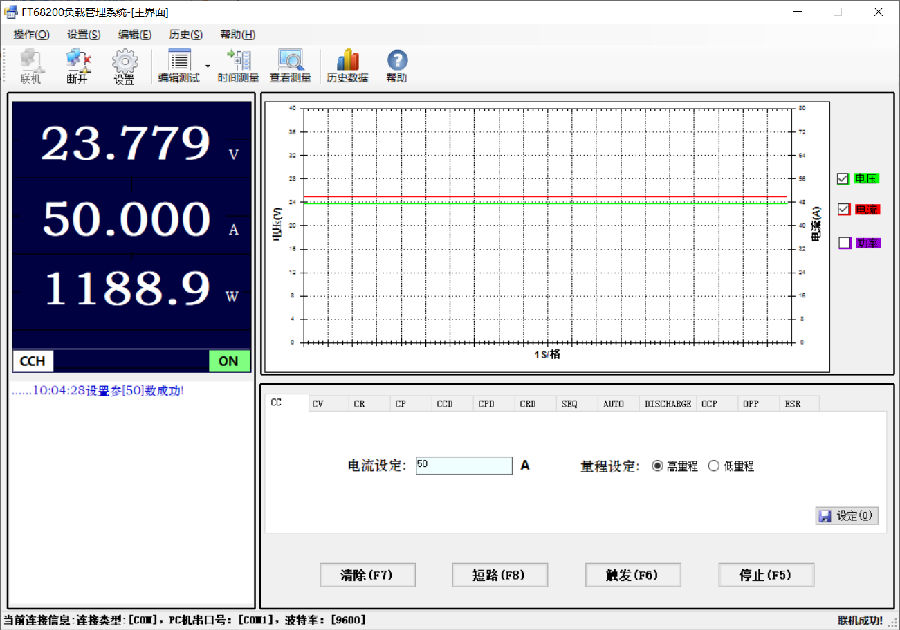

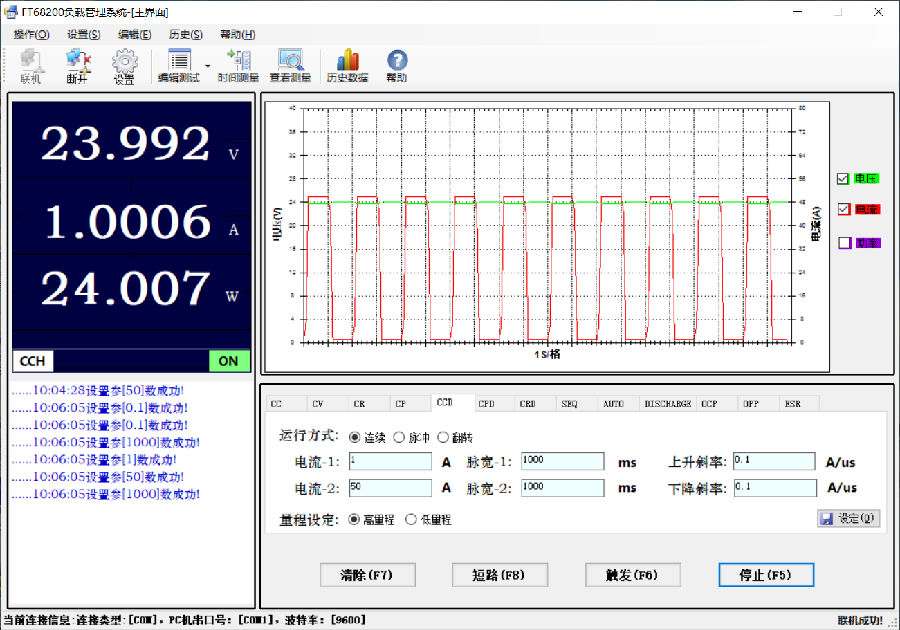

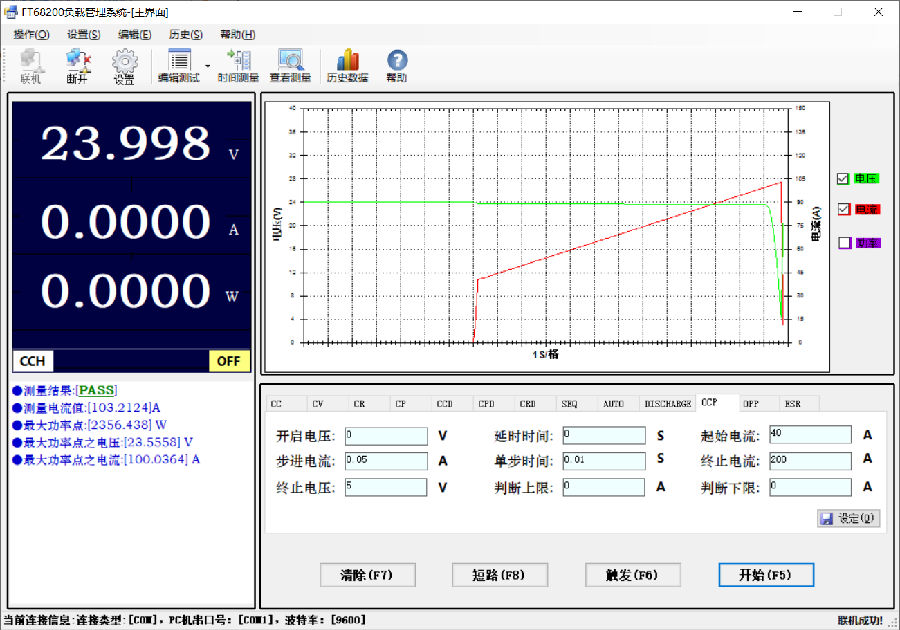

电脑图形化操作软件

FT68200A/E系列提供了一款具有虚拟仪器功能的上位机软件,可以实时读取测试数据、生成图像、导出报表、打印报告等,方便客户使用。


订购信息

产品系列功率等级150V600V1200V高度
A系列4kWFT68204A-150-400FT68204A-600-280FT68204A-1200-1604U
6kWFT68206A-150-600FT68206A-600-420FT68206A-1200-2404U
8kWFT68208A-150-800FT68208A-600-560FT68208A-1200-3207U
10kWFT68210A-150-1000FT68210A-600-700FT68210A-1200-4007U
12kWFT68212A-150-1200FT68212A-600-840FT68212A-1200-4807U
18kWFT68218A-150-1800FT68218A-600-1260FT68218A-1200-72011U
24kWFT68224A-150-2400FT68224A-600-1680FT68224A-1200-96014U
30kWFT68230A-150-2400FT68230A-600-2100FT68230A-1200-120020U
36kWFT68236A-150-2400FT68236A-600-2400FT68236A-1200-144020U
42kWFT68242A-150-2400FT68242A-600-2400FT68242A-1200-168026U
48kWFT68248A-150-2400FT68248A-600-2400FT68248A-1200-192026U
54kWFT68254A-150-2400FT68254A-600-2400FT68254A-1200-216032U
60kWFT68260A-150-2400FT68260A-600-2400FT68260A-1200-240032U
AL系列4kWFT68204AL-150-240FT68204AL-600-160FT68204AL-1200-1204U
6kWFT68206AL-150-360FT68206AL-600-240FT68206AL-1200-1804U
8kWFT68208AL-150-480FT68208AL-600-320FT68208AL-1200-2407U
10kWFT68210AL-150-600FT68210AL-600-400FT68210AL-1200-3007U
12kWFT68212AL-150-720FT68212AL-600-480FT68212AL-1200-3607U
18kWFT68218AL-150-1080FT68218AL-600-720FT68218AL-1200-54011U
24kWFT68224AL-150-1440FT68224AL-600-960FT68224AL-1200-72014U
30kWFT68230AL-150-1800FT68230AL-600-1200FT68230AL-1200-90020U
36kWFT68236AL-150-2160FT68236AL-600-1440FT68236AL-1200-108020U
42kW --FT68242AL-600-1680FT68242AL-1200-126026U
48kW --FT68248AL-600-1920FT68248AL-1200-144026U
54kW --FT68254AL-600-2160FT68254AL-1200-162032U
60kW -- --FT68260AL-1200-180032U
E系列4kWFT68204E-150-400FT68204E-600-280FT68204E-1200-1604U
6kWFT68206E-150-600FT68206E-600-420FT68206E-1200-2404U
8kWFT68208E-150-800FT68208E-600-560FT68208E-1200-3207U
10kWFT68210E-150-1000FT68210E-600-700FT68210E-1200-4007U
12kWFT68212E-150-1200FT68212E-600-840FT68212E-1200-4807U
18kWFT68218E-150-1800FT68218E-600-1260FT68218E-1200-72011U
24kWFT68224E-150-2400FT68224E-600-1680FT68224E-1200-96014U
30kWFT68230E-150-2400FT68230E-600-2100FT68230E-1200-120020U
36kWFT68236E-150-2400FT68236E-600-2400FT68236E-1200-144020U
42kWFT68242E-150-2400FT68242E-600-2400FT68242E-1200-168026U
48kWFT68248E-150-2400FT68248E-600-2400FT68248E-1200-192026U
54kWFT68254E-150-2400FT68254E-600-2400FT68254E-1200-216032U
60kWFT68260E-150-2400FT68260E-600-2400FT68260E-1200-240032U
