费思泰克FTB9000系列宽范围大功率双向可编程直流电源(0~±180kW)

型  号:FTB9000
名  称:费思泰克FTB9000系列宽范围大功率双向可编程直流电源(0~±180kW)
品  牌:费思专区
分  类:新能源测试设备 > 直流电源
简  述:

FTB9000系列产品是一款同时具备直流电源和回馈式负载功能的宽范围大功率双向可编程直流电源。既能实现Source功能,又能当作回馈式负载将吸收的能量回馈至电网,实现能量的双向流动。 FTB9000系列电压范围从80V~2250V,单机电流可达4500A,单机最大功率为180kW。能实现源、载双象限无缝切换,同时具备丰富的测试功能及简洁的人机交互界面,在汽车电子,储能,燃料电池等大功率测试场景有广泛的应用。

申请服务

产品详情

FTB9000系列产品是一款同时具备直流电源和回馈式负载功能的宽范围大功率双向可编程直流电源。既能实现Source功能,又能当作回馈式负载将吸收的能量回馈至电网,实现能量的双向流动。

FTB9000系列电压范围从80V~2250V,单机电流可达4500A,单机最大功率为180kW。能实现源、载双象限无缝切换,同时具备丰富的测试功能及简洁的人机交互界面,在汽车电子,储能,燃料电池等大功率测试场景有广泛的应用。


特点

1.   单机范围:电压:0~2250V 电流:0~±4500A 功率:0~±180kW;

2.   主从并机扩展功率可达1.8MW;

3.   电压精度:0.05%+0.05%F.S.;电流精度:0.1%+0.1%F.S.;

4.   功率因数0.99,整机效率高于93%;

5.   回馈式负载功能,回馈效率高达95%;

6.   双向能量传递,跨象限无缝切换;

7.   线损自动补偿;

8.   具备恒压、恒流、恒功率、恒阻功能;

9.   CV/CC优先模式;

10. 电压/电流斜率可设置;

11. 具备电压输出缓升、缓降功能;

12. 具备充、放电功能;

13. 具备序列和波形功能,可实现如汽车电子测试电压波形、用户自定义等复杂电压、电流波形;

14. 具备电池模拟器功能(选配);

15. 具备光伏电池阵列模拟功能(选配);

16. 过压、过流、过功率、过温、欠压、掉电等全方位保护功能;

17. 高压隔离数字、模拟,监测、控制接口;

18. 配备多种通讯接口:LAN、USB,选配RS485、CAN或GPIB;

19. 通讯协议支持SCPI、MODBUS、CAN-OPEN(选配)协议;

20. 提供通讯编程手册、SDK开发包以及演示上位机;

21. TFT彩色液晶显示屏,中、英、繁文菜单界面;

22. 智能风扇控制;

23. 3U/18kW高功率密度,标准19寸机架式设计。


应用领域

1.     储能变流器(PCS)、微网设备生产、开发;

2.     服务器电源、UPS、逆变器生产、开发;

3.     太阳能电池阵列、风能发电应用;

4.     燃料电池、动力电池、铅蓄电池、超级电容应用;

5.     航天、铁路、新能源汽车、电机驱动器测试应用;

6.     无人机、激光、传感器应用。

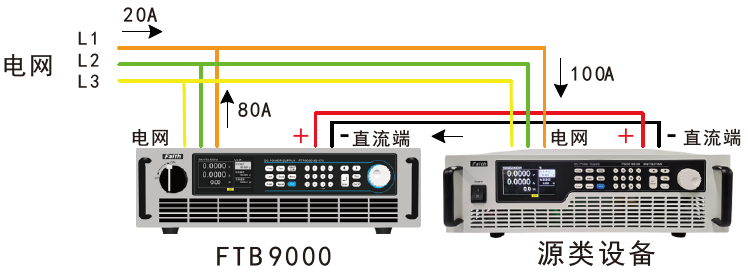

回馈式负载功能

FTB9000系列产品具备回馈式负载功能,可将被测设备的能量回馈至工厂内网直接利用,而不是以热能的方式耗散掉。其能量回馈转换效率高达95%,不仅可以极大的降低用户的用电成本,而且可以避免使用空调及其他制冷系统,减少噪音。

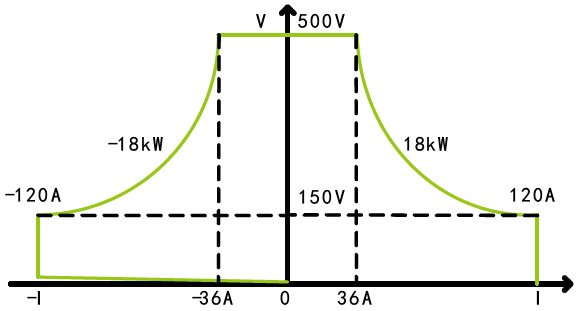

双象限、宽范围

FTB9000系列产品具有双象限工作特性,即可作为直流电源输出能量,又可以作为回馈式负载吸收能量。同时,FTB9000具有宽工作范围,拥有超过3倍宽范围输出量程,一台电源可覆盖更多应用,为用户节省成本。

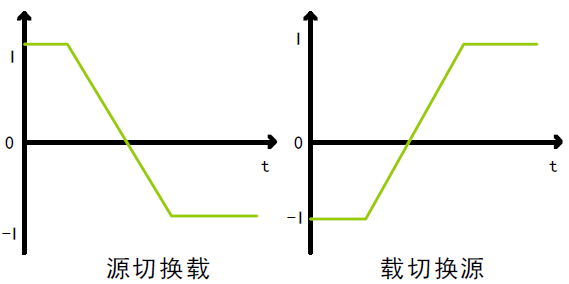

双向电流无缝切换

常规的直流电源和负载在正、负电流切换时,将在0A处产生短暂的阶梯,致使电流换向不连续。FTB9000不仅具备双象限工作能力,且具备高速电流切换能力,可实现正、负电流切换时的无缝衔接,有效避免电压或电流过冲,广泛应用于电机、电池包、BMS及储能系统的测试。

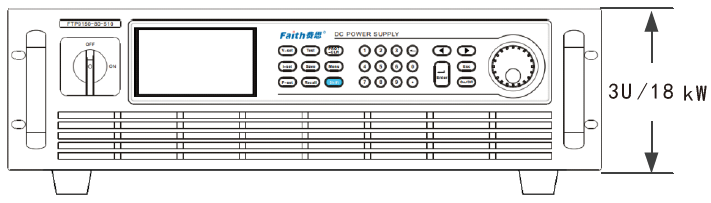

3U/18kW高功率密度

FTB9000系列提供了3U/18kW的高功率密度,具有输出精准、响应快速以及低纹波噪声等特性。宽范围的电压80V~2250V,电流25A~4500A的组合,适合从设计到产品生产流程的每一个测试验证环节。

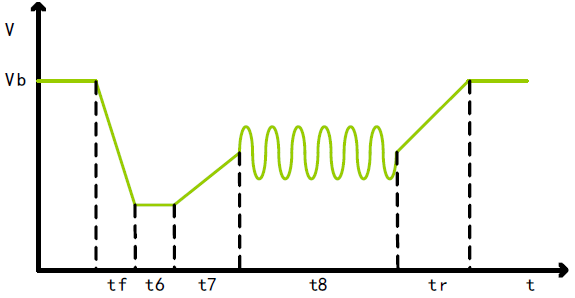

序列和波形功能

FTB9000为用户提供可针对供电中断、瞬间跌落,以及模拟其他电压、电流变化的序列编辑功能。一共10个序列文件,每个文件100步,支持循环、链接可方便实现复杂波形输出。

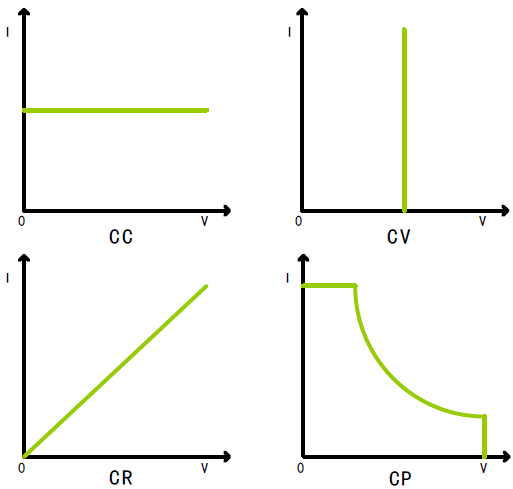

负载功能

FTB9000作为回馈式负载工作时,具备恒电流、恒电压、恒功率、恒电阻四种基本工作模式,能满足广泛的测试需求。

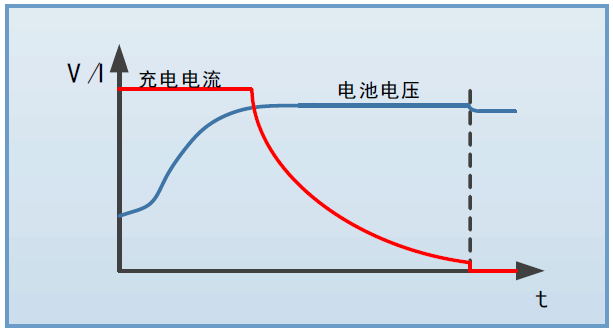

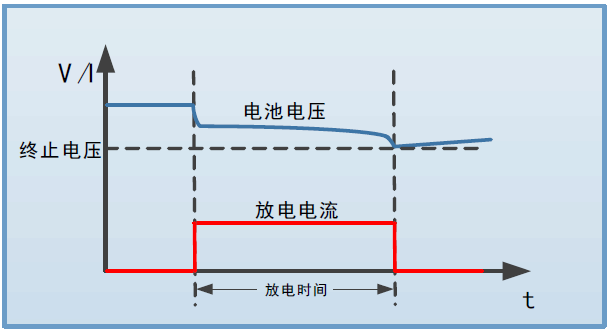

电池充/放电测试

FTB9000系列因其独特的双向性设计,具备充/放电测试功能,适用于对各类电池及储能设备进行充/放电测试。


订购信息

电压型号电流功率尺寸电压型号电流功率尺寸
80VFTB9050-80-150150A5kW3U300VFTB9060-300-7575A6kW3U
FTB9100-80-300300A10kW3UFTB9120-300-150150A12kW3U
FTB9150-80-450450A15kW3UFTB9180-300-225225A18kW3U
FTB9300-80-900900A30kW6UFTB9360-300-450450A36kW6U
FTB9450-80-13501350A45kW16UFTB9540-300-675675A54kW16U
FTB9600-80-18001800A60kW16UFTB9720-300-900900A72kW16U
FTB9750-80-22502250A75kW22UFTB9900-300-11251125A90kW22U
电压型号电流功率尺寸电压型号电流功率尺寸
500VFTB9060-500-4040A6kW3U800VFTB9060-800-2525A6kW3U
FTB9120-500-8080A12kW3UFTB9120-800-5050A12kW3U
FTB9180-500-120120A18kW3UFTB9180-800-7575A18kW3U
FTB9360-500-240240A36kW6UFTB9360-800-150150A36kW6U
FTB9540-500-360360A54kW16UFTB9540-800-225225A54kW16U
FTB9720-500-480480A72kW16UFTB9720-800-300300A72kW16U
FTB9900-500-600600A90kW22UFTB9900-800-375375A90kW22U
电压型号电流功率尺寸电压型号电流功率尺寸
1000VFTB9120-1000-4040A12kW3U1500VFTB9120-1500-2525A12kW3U
FTB9240-1000-8080A24kW6UFTB9180-1500-4040A18kW3U
FTB9360-1000-120120A36kW16UFTB9360-1500-8080A36kW6U
FTB9480-1000-160160A48kW16UFTB9540-1500-120120A54kW16U
FTB9600-1000-200200A60kW22UFTB9720-1500-160160A72kW16U
电压型号电流功率尺寸电压型号电流功率尺寸
2250VFTB9180-2250-2525A18kW3U2250V FTB9720-2250-100100A72kW16U
FTB9360-2250-5050A36kW6UFTB9900-2250-125125A90kW22U
FTB9540-2250-7575A54kW16UFTB91080-2250-150150A108kW22U

更多型号不一一列出
