移动通信、全球导航卫星系统和更多应用的解决方案

R&S®SMBV100B矢量信号发生器高输出功率、完全校准的宽带信号生成和直观的触摸屏操作使R&S®SMBV100B成为各种应用的理想选择。

SMBV100B符合主要数字通信标准（如5G NR、LTE和WLAN）的最新规范，是接收器和组件特性的测试解决方案。

R&S®SMBV100B可配备多种GNSS选件，使仪器成为可靠、功能齐全的GNSS模拟器。凭借其模拟能力，现实和复杂但可重复的全球导航卫星系统方案可以在受控条件下运行。

SMBV100B 矢量信号发生器兼具卓越的性能特性，包括高输出功率、宽调制带宽以及出色的信号质量。此仪器的频率范围介于 8 kHz 至 6 GHz，覆盖数字无线通信的所有重要射频频段。射频调制带宽高达 500 MHz，可满足第四代和第五代通信标准的严苛要求。在航空航天和国防应用中，带宽可确保生成复杂的脉冲信号。

在射频组件验证等多种测试装置中，在高功率电平下提供信号非常重要。SMBV100B 可在高功率电平下确保信号质量。无需额外放大器，测试装置更为简单。

SMBV100B 具有直观的触摸屏图形用户界面，非常符合人体工程学，使用方便。这款可自定义的仪器也可满足未来要求。可以通过软件激活码添加选件，例如扩展频率、带宽和输出功率，轻松为仪器增加其他功能。

主要特点

• 频率范围介于 8 kHz 至 3 GHz 或 6 GHz

• 高输出功率，高达 +34 dBm

• 500 MHz 调制带宽，具备一流精度

• 高功率电平下的出色 EVM 和 ACPR 结果

• 可在客户场所使用软件激活码轻松升级仪器

• 7″ 触摸屏，操作方便

极佳的信号质量

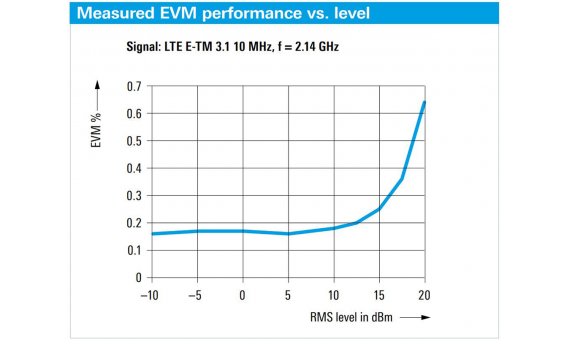

对于20 MHz LTE信号，即使在高输出功率水平下，EVM性能也达到0.2%。
ACPR值<–72 dB ACPR（WCDMA测试模型1，64 DPCH，测量值）
低单边带相位噪声<–134dB（测量）在1KHz和20KHz偏移。
测试夹具影响的实时补偿。

调制带宽宽，精度高

为了满足更高调制带宽的需要，R&S SMBV100B配备了高性能基带，由于发生器的智能内部实时频率响应校正，在整个500 MHz的带宽上实现了<0.3 dB（测量）的幅度平坦度。

高输出功率和优异的电平精度

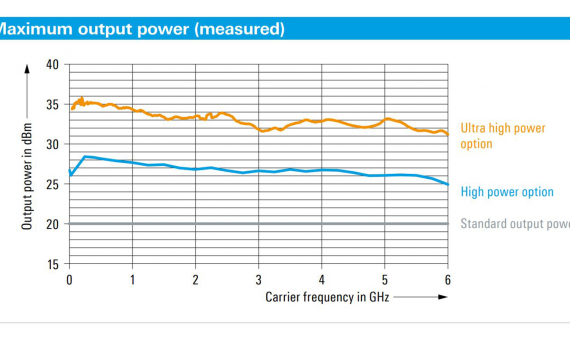

当配备适当的选件时，R&S SMBV100B可产生高达+34 dBm（在1 GHz下测量）的输出功率，并且在几乎整个频率范围内指定的电平增加到+25 dBm。
校准后，发生器必须以高精度重复设置每个测试序列的电平值。在这里，R&S SMBV100B提供了高性能，测量的电平重复性<0.09 dB。

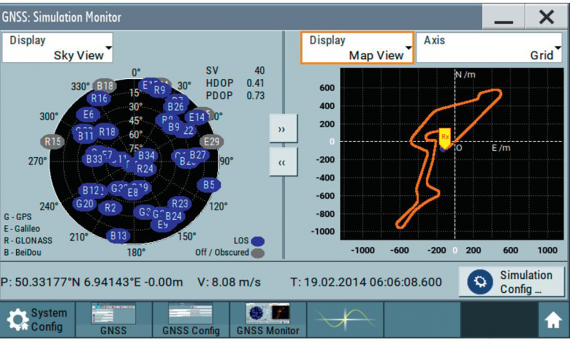

全球导航卫星系统模拟的选择

R&S SMBV100B可配备多种GNSS选件，使仪器成为可靠、功能齐全的GNSS信号源。它具有极佳的模拟能力，用于配置可在受控条件下运行的现实和复杂但可重复的全球导航卫星系统方案。这包括全球导航卫星系统轨道的真实建模、信号传播效应和系统误差以及用户环境的真实建模。
