性能卓越，精度领先

PA900/910/920系列具有世界一流的精度，在同类产品中脱颖而出。其电压和电流测量精度高达0.03% rdg（A 通道），能够满足最严苛的测量要求。在测量带宽方面，通道可处理高达1MHz的波形，W通道更是能应对5MHz的复杂波形，确保在宽频范围内的精确测量。对于功率因数、低相位角和高峰值因数负载的测量，可提供高达30:1的峰值因数性能，为用户提供准确可靠的数据支持。

功能丰富，满足多样需求

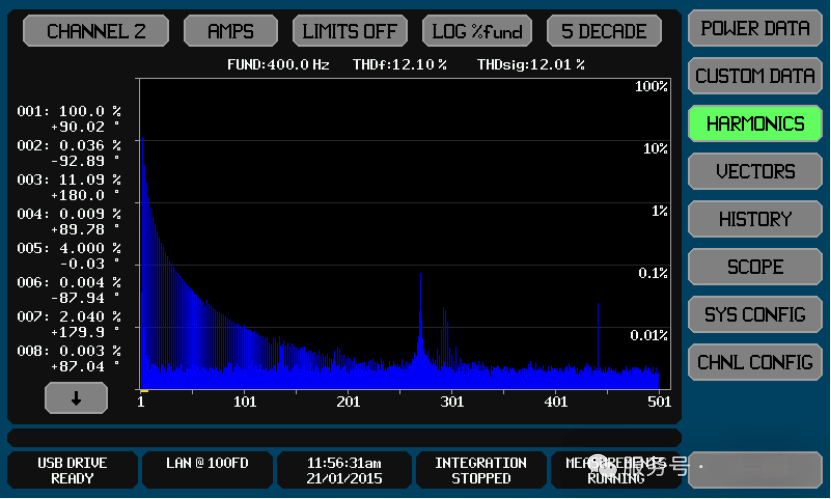

1.谐波分析功能强大：为满足先进的电力谐波要求，PA900/910/920系列在航空电源频率下可显示多达500次谐波。用户可通过直观的图表设置，选择线性、相对线性、对数或相对对数幅度显示。此外，还能轻松触摸谐波条，选择八个谐波进行幅度和相位的数值显示，并可导入谐波限制，使超出公差的谐波在图表中以红色醒目显示，方便用户快速识别和分析谐波问题。

图（1）：谐波屏幕

2.多显示屏幕，数据一目了然：PA900/910/920系列 配备了多个功能各异的屏幕，为用户提供全面的测量信息。

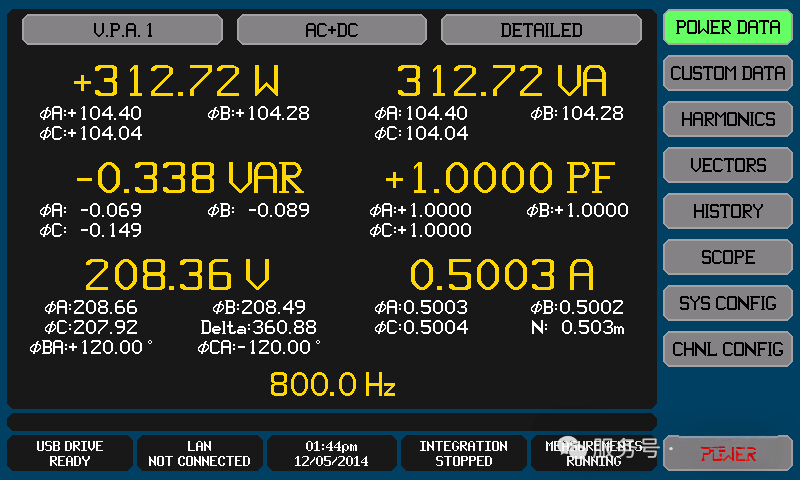

功率数据屏幕（图2）可一键显示任意选定通道或虚拟功率分析仪（VPA）组的V、A、W、VA、VAR 和 PF 数据，还能查看峰值读数、相位、CF 等参数，甚至可控制和查看集成数据结果（WHr）。

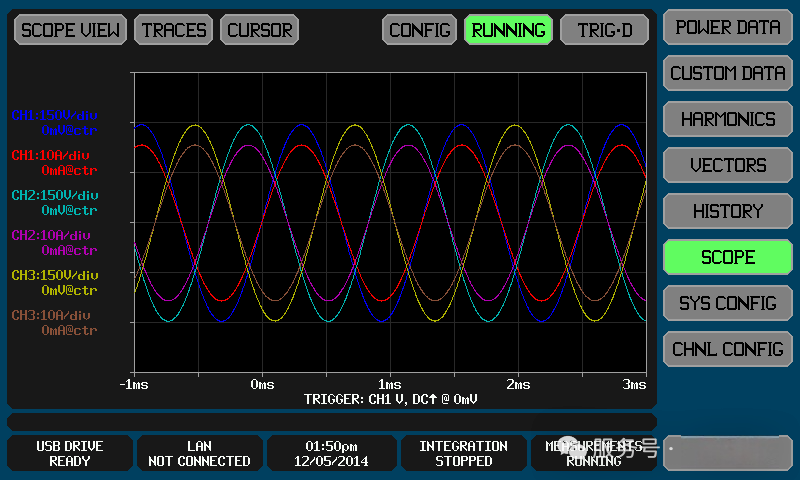

范围视图（图3）提供类似于数字示波器的波形采集和分析功能，可同时显示六个信号，用户可自由选择缩放、偏移和颜色等参数，其幅度精度高达0.03%，在同类产品中实属罕见。

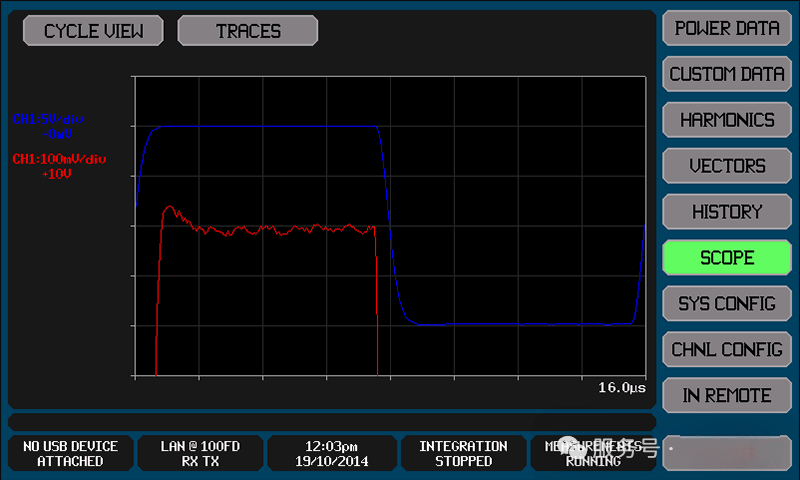

周期视图（图4）能够呈现电压和电流周期波形的单个周期，用户可自主设置幅度和缩放，实现对波形细节的深入观察，采样率高达384MSPS。

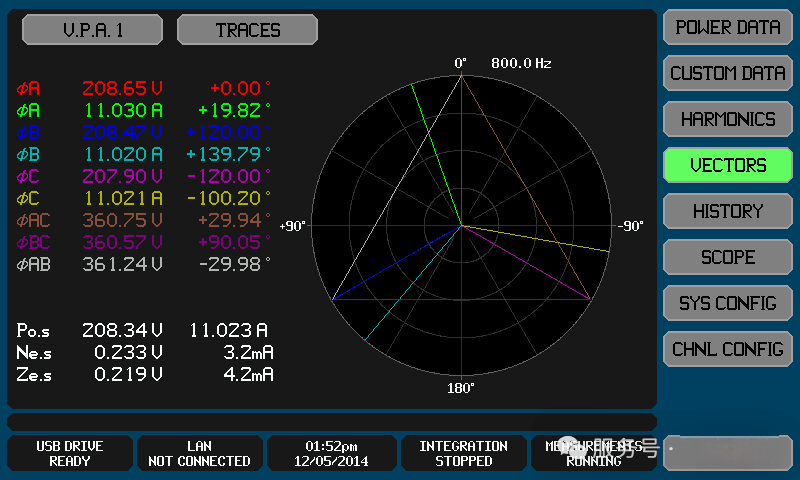

矢量屏幕（图5）以极坐标图形式展示选定通道或VPA 的基本电压和电流矢量，对于多相 VPA，还能显示相间电压和非测量中性相矢量，最多可同时显示10个矢量，并可自由选择颜色。

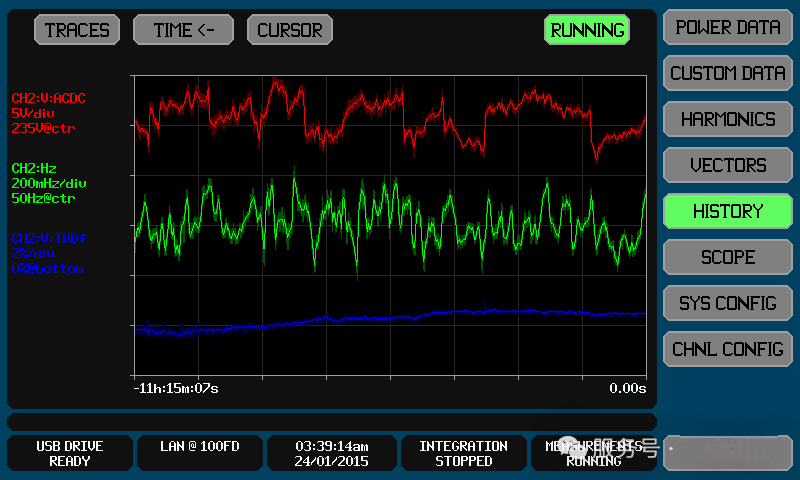

历史屏幕（图6）则自动记录所有非谐波测量结果和选定谐波，用户可选择最多四个参数进行图形化显示，记录时间最长可达397 天，可随意缩放查看，还配备了方便的光标操作，便于数据追溯和分析。

图（2）:功率数据屏幕

图（3）：范围视图

图（4）：周期视图

图（5）：矢量屏幕

图（6）：历史记录屏幕

3.模块化设计，灵活配置：PA900/910/920系列 采用模块化设计理念，为用户提供了高度的灵活性。单个主机可容纳多达4个功率测量通道，通道类型有S型、A型和W型三种，用户可根据实际需求自由组合。S 型通道卡经济实惠，精度达0.1%，带宽足以处理1MHz 波形；A 型超精密通道卡精度高达0.03%读数，两年精度保证，带宽同样可达1MHz；W 型宽带通道卡则专为处理复杂的现实世界波形而设计，采样速度快，可应对5MHz波形。此外，每种通道卡都提供三种不同的电流输入选项（D、H、X），用户可根据测量需求和外部设备兼容性进行选择，轻松配置出最适合自己应用的谐波功率分析仪。

操作便捷，高效实用

PA900/910/920系列 配备了7英寸800x480像素的高分辨率彩色触摸屏，操作界面简洁直观，用户无需复杂的培训即可快速上手。通过触摸屏，用户可轻松完成各种测量设置、数据查看和分析操作，大大提高了工作效率。同时，PA900还支持多种接口，包括以太网、高速串口和 USB（客户端和主机），方便与外部设备进行数据传输和控制。

品质可靠，应用广泛

PA900/910/920系列 符合CE标准（EN61010），确保了产品的安全性和可靠性。其在美国制造，由 Vitrek 公司精心打造，该公司在精密功率测量领域处于世界领先地位，拥有丰富的经验和专业的技术团队。PA900/910/920系列适用于众多领域，如LED 和 HID 照明、太阳能电池板能量输出、逆变器效率测试以及电动汽车的PWM电机驱动系统等，为这些领域的工程师和技术人员提供了精确、可靠的电力测量工具，助力他们优化产品性能、提高能源利用效率。

综上所述，Vitrek PA900/910/920系列 精密谐波功率分析仪凭借其卓越的精度、丰富的功能、便捷的操作和可靠的品质，成为了电力测量领域的理想之选。无论是在研发实验室还是生产现场，PA900/910/920系列都能为用户提供强大的支持，帮助他们应对各种复杂的电力测量挑战，实现高效、准确的测量和分析。

Vitrek PA900/910/920系列产品特点

最高精度与业界领先的本底噪声：低至 1ppm，而同类产品则为300ppm 甚至更高

400Hz 频率下多达500 次谐波测量：符合空客航空谐波测量标准。柱形图还具有触屏可选数字幅值和相位数据功能

大屏幕高分辨率彩色显示屏：搭配易于使用的触摸屏用户界面，让您迅速上手并进行测试

模块化设计：可在 3 种不同类型的通道卡中自由选择，最多装配4 个功率测量通道卡

S 型通道卡：基本精度达 0.1%，带宽1MHz 级别，价格极为经济

A 型通道卡：以合理成本提供世界一流的 0.03% 基本精度，带宽 1MHz 级别

L 型通道卡：性能与 A 型卡类似，但针对100V 以下电平进行优化，分辨率低至10μV

W 型通道卡：提供 5 MHZ 级带宽和0.1% 的基本精度

所有通道卡均有 3 种电流输入选项：D-双分流器、H - 大电流和X - 外部电流传感器输入

内置数据记录器：可将多达 16 项选定数据结果记录到USB 闪存盘或内部数据存储中。记录间隔从10 毫秒到100 小时不等，并可添加时间/ 日期戳

功率数据屏幕：显示任何选定通道或通道组的V、A、W、VA、VAR 和PF 数据

自定义功率数据屏幕：可让您选择想要显示的颜色、字体大小、位置和数据

具备可选时基和触发功能的范围视图：类似数字示波器，可捕捉诸如浪涌电流等

周期视图：代表在一个测量周期内多个周期采样的电压和电流周期波形的单个周期

矢量屏幕：显示多达10 个基本电压和电流矢量

历史记录屏幕：PA900/910/920系列 如DVR 一样，自动保持测量数据的连续历史记录。可查看或下载记录中的任何数据。可通过历史记录屏幕或接口实现暂停、清除和重启功能。

待机功率屏幕：依据EN50564:2011 标准进行测试，内置应用程序设置简便、使用轻松。一个屏幕即可呈现所有必要数据

有效采样率：用于分析测量周期内的周期性信号，采样率为384MSPS

测量分辨率：S型和W 型通道卡为22 位，A 型为24 位

多达3 个不同的虚拟功率分析仪（VPA）：可配置用于三相测量或输入/输出效率测试，无需连接多个独立设备即可进行同步或非同步组功率测量

VPA 效率分组 - 可用数据包括：输入、中间和输出效率组的总功率、任意两组之间的功率损耗，以及任意两组之间的效率百分比

VPA 多通道接线：每个VPA 可配置为2ø3w (2 通道)、3ø3w (2 通道)、3ø3w (3 通道)、3ø4w (3 通道)

连接性：具备以太网、高速串行和USB（客户端）控制接口

可选的多单元（选件MU）连接：可组合多个PA900 单元，实现多达数千个通道的测量

前面板USB 驱动器接口：支持将数据记录到文件、捕获“屏幕截图”，轻松导入和导出显示及测量配置、自定义数据屏幕定义

可选MT 型通道卡：用于电机扭矩和速度输入

通过CE 认证：符合EN61010 标准
