验证印刷电路板的高频信号完整性

过去几年,电子设备开发人员研发出多种方法以避免印刷电路板 (PCB) 的高速信号受到干扰。然而,随着复杂性和频率不断增加,PCB 产生了新的限制要求,并支持 40 GHz 及更高频率。5G 市场的快速发展推动目前的数字系统在高频范围内工作,并引发了全新挑战。由于斜率陡度仅为数皮秒,因此 PCB 的任何阻抗不连续、电感或电容损耗或背钻缺陷都会显著影响信号质量。业界发现,对 PCB 进行功能性高速测试的需求日益增加。为此,MicroCraft® E2V6151 系列与 R&S®ZNB 矢量信号分析仪相结合,可提供全自动解决方案。

您的任务

设计工程师希望确保用于 5G 或数据中心应用的 PCB 具备所需信号质量,且支持 40 GHz 及更高的信号频率。他们还希望查看是否成功完成控深钻孔(CDD,亦被称为背钻);这项技术可用于通过印刷电路板上的通孔移除铜柱中的未用部分或短截线。我们的测试与测量解决方案非常完善,包括高端实验室设备以及经济高效的生产解决方案。


打开灯箱

MicroCraft 解决方案

MicroCraft® E2V6151 是一款自动化测量系统,适用于频率高达 40 GHz 的 PCB。它采用两种测量概念,支持测量测试样板和 PCB 的高速信号线路。测量参数包括实际迹线的回波损耗、插入损耗和阻抗,以及测试样板的 S 参数。高频探头单元采用 180° 旋转结构,各探头可相互靠近并测试多种焊盘布局。此系统支持不同供应商制造的高频探头,例如 FormFactor 研发的 ACP 系列产品。探头通过探头尖端接口使用相应的校准基片进行校准。


打开灯箱

对准摄像头自动识别 PCB 位置以准确接触 PCB 并进行测量。装置还配备第二个摄像头,便于直观确认接触情况。压力传感器可以测定探头与电路板的接触情况,防止探头因被过度推向电路板而出现损坏。

罗德与施瓦茨解决方案

在更高的数据率下,矢量网络分析仪 (VNA) 更是逐渐取代传统的时域反射计 (TDR) 装置,以用于测试连接器、电缆和 PCB 等无源器件。VNA 有助于提高准确性、速度和静电放电 (ESD) 稳健性,并且能够深入测试与测量信号完整性,是这个领域的理想之选。

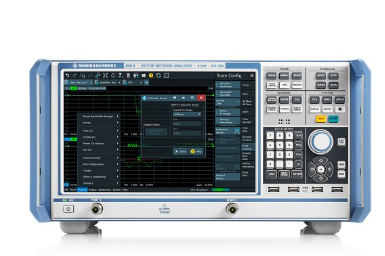

R&S®ZNB 矢量网络分析仪

打开灯箱

在矢量网络分析领域 60 多年的丰富经验使我们收获成功:罗德与施瓦茨凭借 R&S®ZNB 矢量网络分析仪系列树立新的标杆。这些分析仪具有出色的测量准确度,且测量速度优于 5 μs/测量点。它们具备一流的温度和长期稳定性,可确保在数天中进行可靠测量,并且无需重新校准装置。在 10 Hz 中频带宽下,分析仪的动态范围可达 140 dB,非常适用于测量高达 40 GHz 的高频 PCB 并验证信号完整性。

罗德与施瓦茨和合作伙伴公司携手合作,提供增强型去嵌和嵌入解决方案以用于夹具内测试。这些合作公司提供业内认可的软件解决方案,并集成到 VNA 用户界面。R&S®ZNB 测量 PCB 的信号完整性,并考量所需测试夹具和探头,是一款完整全面的紧凑型解决方案。
